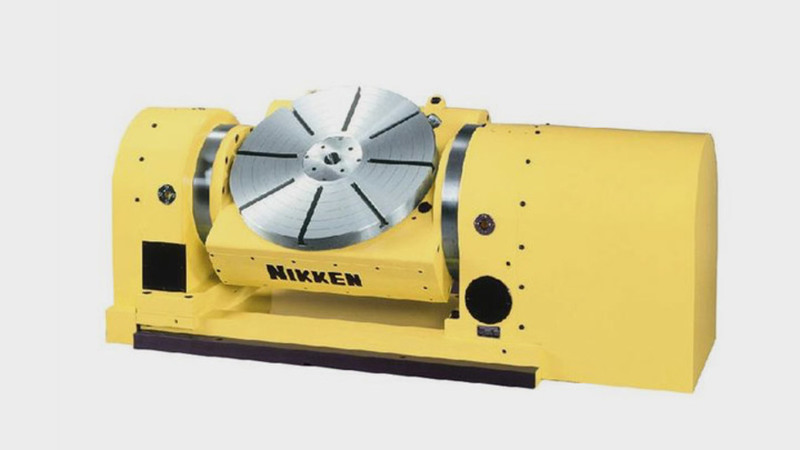

5AX-550, největší z řady standardních naklápěcích otočných stolů, je jedním z našich nejprodávanějších, slibuje vysoký výkon a dlouhou životnost.

Model 5AX-550 je vybaven výkonným hydraulickým upínacím systémem, který nabízí bezkonkurenční vysokou tuhost a odolnost a je určen pro střední až velká obráběcí centra. Navržen speciálně pro použití na horizontálních strojích a s volitelným vestavěnou rotační spojkou typu 4 cestná, 5AX- 550 zajišťuje vysokou produktivitu a přesnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

5AX-550

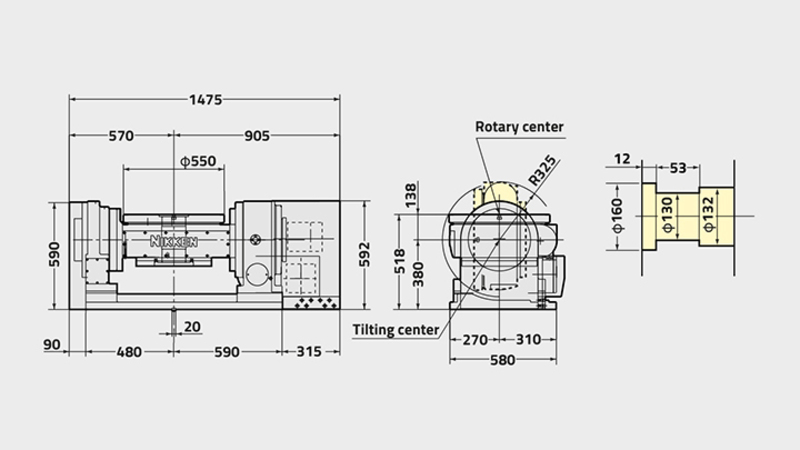

Průměr příruby rotačního stolu [Ømm] 550
Rozsah/Typ Rotačního stolu Velký
Průměr vývrtu vřetena [Ømm H7] 130
Počet vřeten x rozteč [mm] 1
Výška středu (90°) [mm] 380
Výška stolu v horizontální poloze (0°) [mm] 518
Šířka T drážek [mm] 14
Osy Rotační Naklápěcí (0°-105°)
Zpevňovací systém Hydraulika Hydraulika
Zpevňovací moment [Nm] 3430 6272
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 5.5 5.2
Servo Motor [min1] αiF12·2000 αiF12·2000
Min. Přírustek  [Stupně] 0.001 0.001
Rychlost rotace [min1] 11.1 5.5
Celkový redukční poměr 1/180 1/360
Přesnost přetáčení [sec] 20 60
Přesnost přetáčení ultra přesný [sec] - -
Čistá hmotnost [Kg] 1150
Max. pracovní zatížení na stůl  0° až 30° [Kg] 500
Max. pracovní zatížení na stůl 30° až 90° [Kg] 300
Maximální axiální zatížení na střed stolu, úhel naklopení  = 0° [N] 31360
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] F9800 @ L=275
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] F19600 @ L=0
F14120 @ L=200
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] 2548
Max. setrvačnost [Kg m2] 23
kroutící moment [Nm] 864
