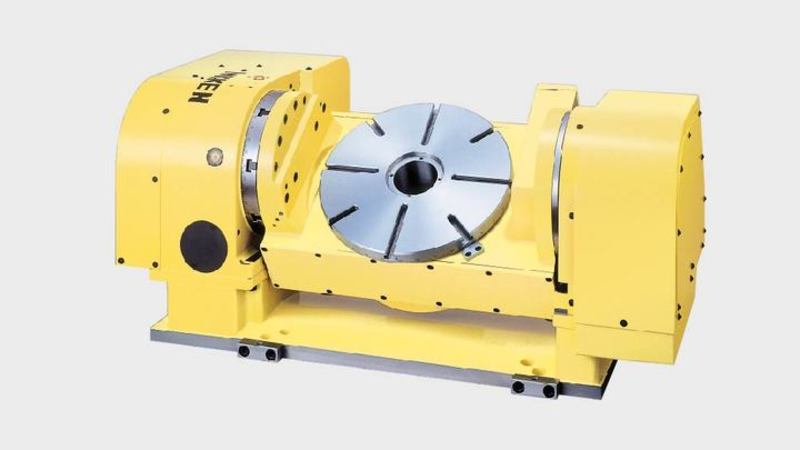

Jeden z nejprodávanějších pětiosých otočných stolů NIKKEN, 5AX-350 je jedním z našich větších naklápěcích otočných stolů.

5AX-350 nabízí bezkonkurenční vysokou přesnost a trvanlivost pro střední až velká obráběcí centra. Je vybaven výkonným hydraulickým upínacím systémem, který zajišťuje špičkovou produktivitu ve své kategorii. 5AX-350, navržený speciálně pro použití na horizontálních strojích a s volitelným vestavěným otočným připojením portů typu 6, slibuje výkon a přesnost.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

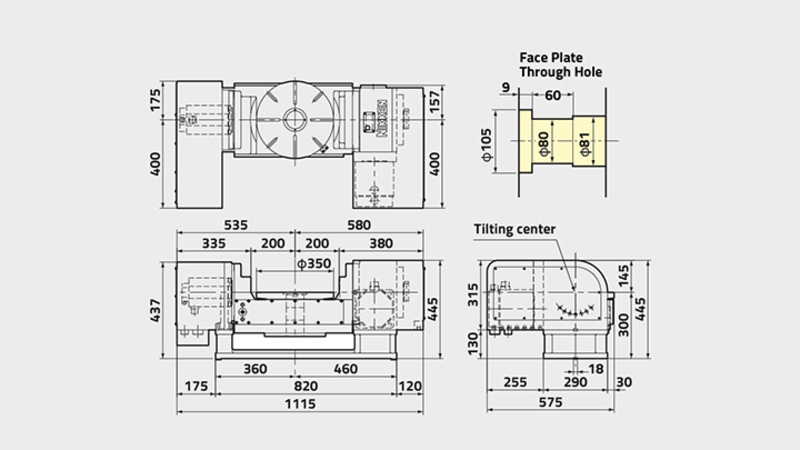

5AX-350
Průměr příruby rotačního stolu [Ømm] 350
Rozsah/Typ Rotačního stolu Velký
Průměr vývrtu vřetena [Ømm H7] 80
Počet vřeten x rozteč [mm] 1
Výška středu (90°) [mm] 300
Výška stolu v horizontální poloze (0°) [mm] 300
Šířka T drážek [mm] 12
Osy Rotační Naklápěcí (0°-105°)
Zpevňovací systém Hydraulika Hydraulika
Zpevňovací moment [Nm] 1568 1568
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.8 1.35
Servo Motor [min1] αiF8·2000 αiF12·2000
Min. Přírustek  [Stupně] 0.001 0.001
Rychlost rotace [min1] 22.2 22.2
Celkový redukční poměr 1/90 1/90
Přesnost přetáčení [sec] 20 60
Přesnost přetáčení ultra přesný [sec] - -
Čistá hmotnost [Kg] 420 (355 bez základny)
Max. pracovní zatížení na stůl  0° až 30° [Kg] 200
Max. pracovní zatížení na stůl 30° až 90° [Kg] 200
Maximální axiální zatížení na střed stolu, úhel naklopení  = 0° [N] 19600
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] F4900 @ L=175
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] F17160 @ L=0
F8580 @ L=100
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] 858
Max. setrvačnost [Kg m2] 3.2
kroutící moment [Nm] 288
