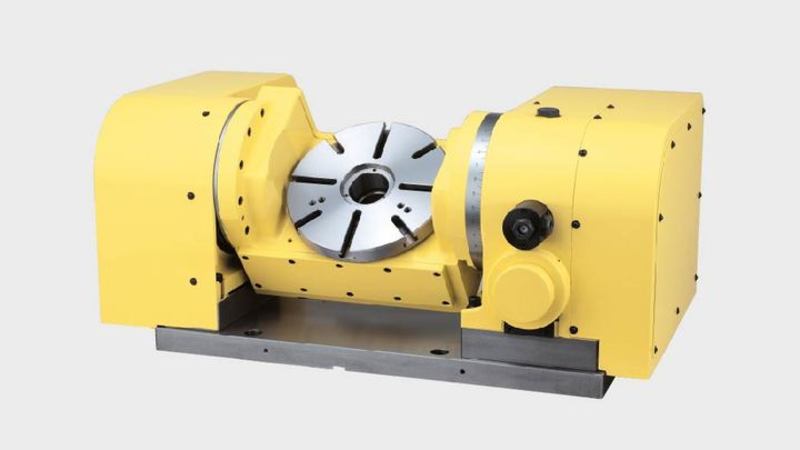

Jeden z nejprodávanějších pětiosých rotačních stolů NIKKEN, 5AX-250 nabízí bezkonkurenční vysokou přesnost a trvanlivost pro středně velké obráběcí centra.
Díky výkonnému hydraulickému upínacímu systému poskytuje 5AX-250 vysokou přesnost, zvýšený výkon a maximální tuhost. Navrženo speciálně pro použití na horizontálních strojích a s volitelným vestavěným otočným připojením portů typu 3, 5AX-250 je hoden investice.
Stejně jako všechny produkty NIKKEN je i model 5AX-250 navržen pro snadnou údržbu a dlouhou životnost.
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)

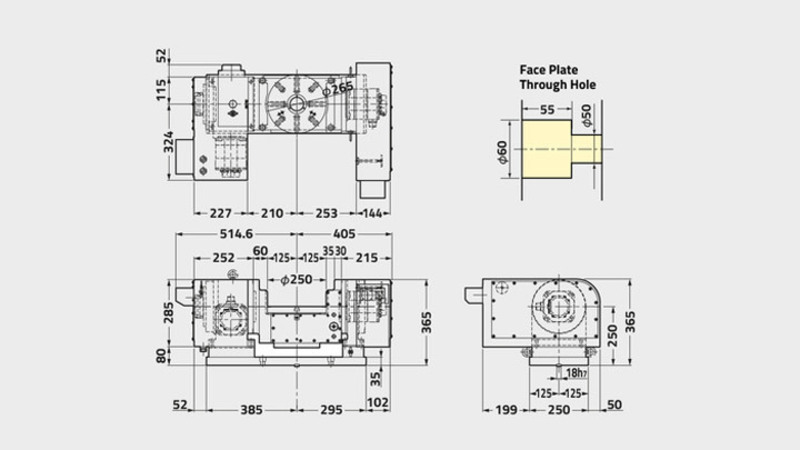

5AX-250 | ||
---|---|---|
Průměr příruby rotačního stolu [Ømm] | 250 | |
Rozsah/Typ Rotačního stolu | Standardní | |
Průměr vývrtu vřetena [Ømm H7] | 60 | |
Počet vřeten x rozteč [mm] | 1 | |
Výška středu (90°) [mm] | 250 | |
Výška stolu v horizontální poloze (0°) [mm] | 250 | |
Šířka T drážek [mm] | 12 | |
Osy | Rotační | Naklápěcí (0°-105°) |
Zpevňovací systém | Hydraulika | Hydraulika |
Zpevňovací moment [Nm] | 588 | 4900 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.11 | 0.16 |
Servo Motor [min1] | αiF4·2000 | αiF4·2000 |
Min. Přírustek [Stupně] | 0.001 | 0.001 |
Rychlost rotace [min1] | 22.2 | 11.1 |
Celkový redukční poměr | 1/90 | 1/180 |
Přesnost přetáčení [sec] | 20 | 60 |
Přesnost přetáčení ultra přesný [sec] | - | - |
Čistá hmotnost [Kg] | 290 | |
Max. pracovní zatížení na stůl 0° až 30° [Kg] | 80 | |
Max. pracovní zatížení na stůl 30° až 90° [Kg] | 50 | |
Maximální axiální zatížení na střed stolu, úhel naklopení = 0° [N] | 9800 | |
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] | F4900 @ L=100 | |
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] | F5880 @ L=0 F2940 @ L=100 |
|
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] | 382 | |
Max. setrvačnost [Kg m2] | 0.5 | |
kroutící moment [Nm] | 144 |
