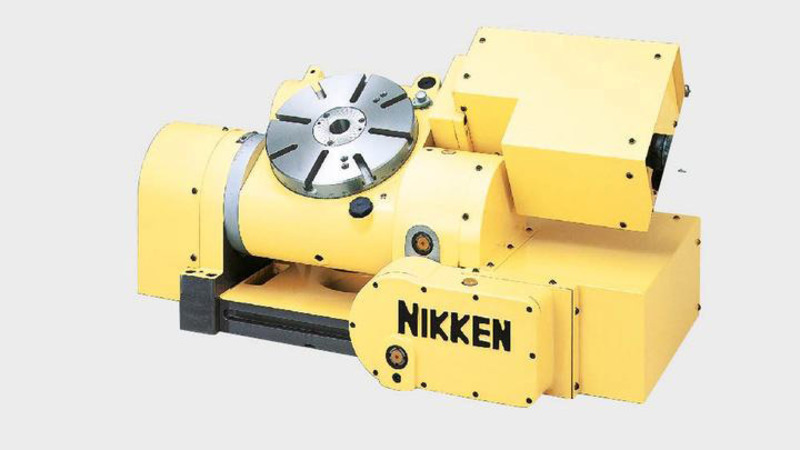

Jeden z nejprodávanějších pětiosých otočných stolů NIKKEN, 5AX-230 nabízí bezkonkurenční vysokou přesnost a trvanlivost za dostupnou cenu.

Díky výkonnému hydraulickému upínacímu systému je 5AX-230 ideální pro střední obráběcí centra, poskytuje vysokou přesnost a vyšší výkon. Navrženo speciálně pro použití na horizontálních strojích a s volitelnou výkyvnou skříní pro upevnění kabelů a hydraulických hadic, 5AX-230 je výhodná investice.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

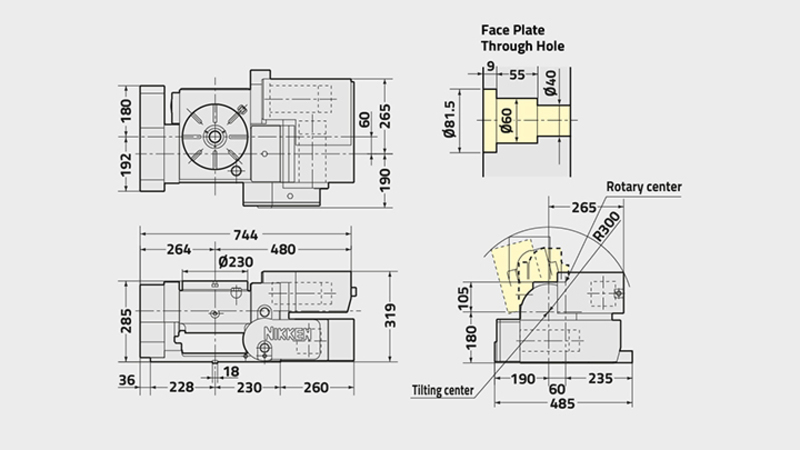

5AX-230
Průměr příruby rotačního stolu [Ømm] 230
Rozsah/Typ Rotačního stolu Standarní
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu (90°) [mm] 240
Výška stolu v horizontální poloze (0°) [mm] 285
Šířka T drážek [mm] 12
Osy Rotační Naklápěcí (0°-105°)
Zpevňovací systém Hydraulika Hydraulika
Zpevňovací moment [Nm] 490 3430
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.3 0.5
Servo Motor [min1] αiF4·2000 αiF8·2000
Min. Přírustek  [Stupně] 0.001 0.001
Rychlost rotace [min1] 11.1 5.5
Celkový redukční poměr 1/180 1/360
Přesnost přetáčení [sec] 20 60
Přesnost přetáčení ultra přesný [sec] - -
Čistá hmotnost [Kg] 220
Max. pracovní zatížení na stůl  0° až 30° [Kg] 100
Max. pracovní zatížení na stůl 30° až 90° [Kg] 100
Maximální axiální zatížení na střed stolu, úhel naklopení  = 0° [N] 11760
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] F5880 @ L=115
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] F5880 @ L=0
F2940 @ L=100
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] 451
Max. setrvačnost [Kg m2] 0.66
kroutící moment [Nm] 288
