Navzdory své velikosti nabízí 5AX-201 bezkonkurenční vysokou přesnost, vysokou tuhost a odolnost, díky čemuž je tento naklápěcí otočný stůl ideálním kompaktním řešením.
S pneumatickým upínáním se tento otočný stůl dodává s různými nástavci, které poskytují vysokou přesnost a maximální vůli za dostupnou cenu. Vestavěná rotační spojka typu 4 lze připojit jako volitelné příslušenství. Stejně jako všechny produkty NIKKEN je i model 5AX-201 navržen pro snadnou údržbu a dlouhou životnost.

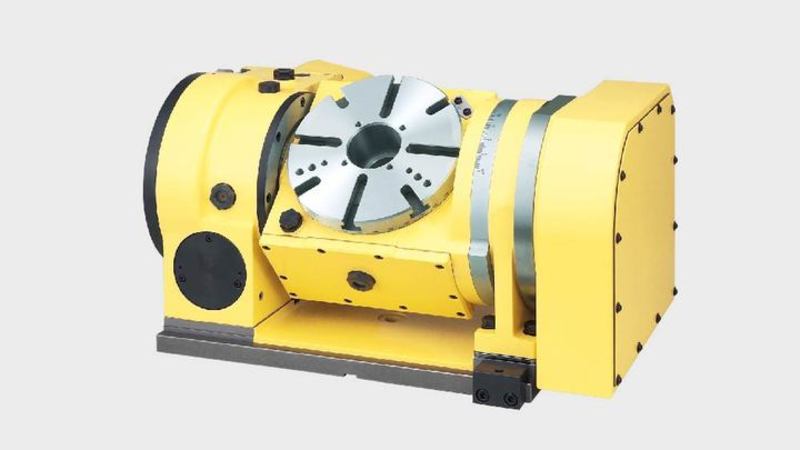

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb2NnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--4983bb666c9e8a4a656360e7d20bf2568d133b71/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-201.jpg)

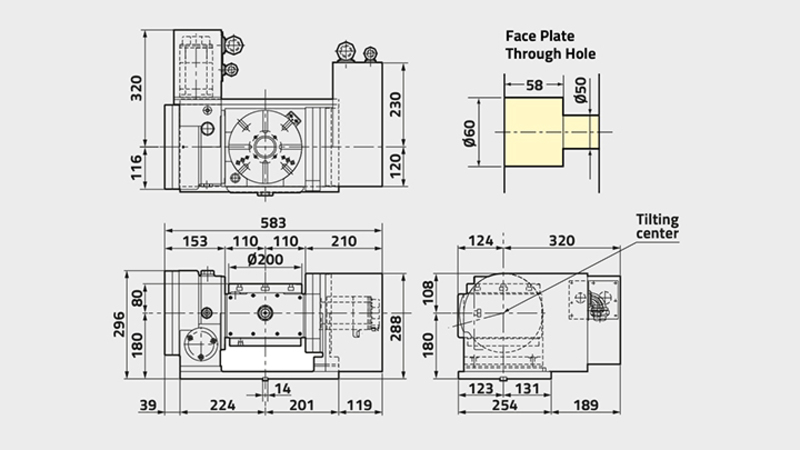

![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBb2dnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--eeaecaeff338396274a4d2f0c00f0c0f2a332f31/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-201-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
5AX-201 | ||
---|---|---|
Průměr příruby rotačního stolu [Ømm] | 200 | |
Rozsah/Typ Rotačního stolu | Kompaktní | |
Průměr vývrtu vřetena [Ømm H7] | 60 | |
Počet vřeten x rozteč [mm] | 1 | |
Výška středu (90°) [mm] | 180 | |
Výška stolu v horizontální poloze (0°) [mm] | 260 | |
Šířka T drážek [mm] | 12 | |
Osy | Rotační | Naklápěcí (0°-105°) |
Zpevňovací systém | vzduch/hydraulika | vzduch/hydraulika |
Zpevňovací moment [Nm] | 303/588 | 303/612 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.11 | 0.16 |
Servo Motor [min1] | αiF2·2000 | αiS4·2000 |
Min. Přírustek [Stupně] | 0.001 | 0.001 |
Rychlost rotace [min1] | 22.2 | 16.6 |
Celkový redukční poměr | 1/90 | 1/120 |
Přesnost přetáčení [sec] | 20 | 60 |
Přesnost přetáčení ultra přesný [sec] | - | - |
Čistá hmotnost [Kg] | 160 | |
Max. pracovní zatížení na stůl 0° až 30° [Kg] | 60 | |
Max. pracovní zatížení na stůl 30° až 90° [Kg] | 40 | |
Maximální axiální zatížení na střed stolu, úhel naklopení = 0° [N] | 9800 | |
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] | F4900 @ L=100 | |
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] | F5880 @ L=0 F2940 @ L=100 |
|
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] | 382 | |
Max. setrvačnost [Kg m2] | 0.5 | |
kroutící moment [Nm] | 72 |
