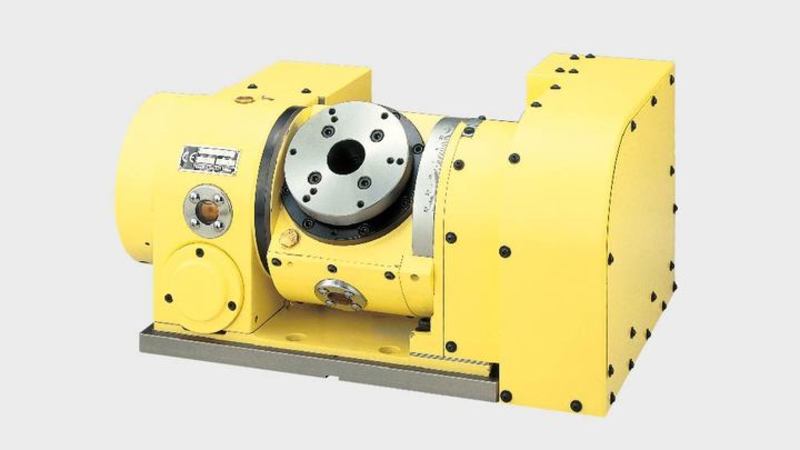

NIKKEN 5AX-130 je jedním z našich nejmenších naklápěcích CNC otočných stolů pro obráběcí CNC stroje.

5AX-130 je také kompatibilní s širokou řadou přídavných zařízení, jako jsou upínací desky, posuvné sklíčidla a středové čepy, které jsou skvělým řešením pro výrobu vysoce přesných elektronických zařízení, jako jsou smartphony a automobilové díly atd.

Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.

NIKKEN Katalog Rotačních stolů

(PDF - 62.5 MB)

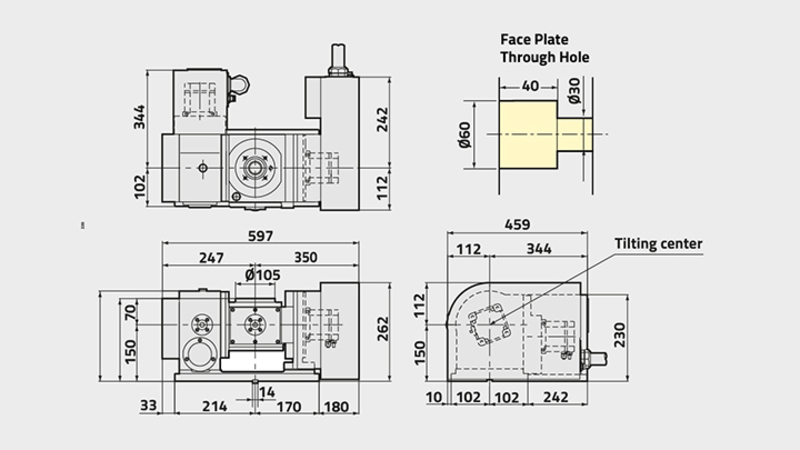

5AX-130
Průměr příruby rotačního stolu [Ømm] 105 (130 Příruba)
Rozsah/Typ Rotačního stolu Kompaktní
Průměr vývrtu vřetena [Ømm H7] 60
Počet vřeten x rozteč [mm] 1
Výška středu (90°) [mm] 150
Výška stolu v horizontální poloze (0°) [mm] 235
Šířka T drážek [mm] 10H7 kolík
Osy Rotační Naklápěcí (0°-105°)
Zpevňovací systém Vzduch Vzduch
Zpevňovací moment [Nm] 205 303
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] 0.09 0.12
Servo Motor [min1] αiF2·3000 αiF2·3000
Min. Přírustek  [Stupně] 0.001 0.001
Rychlost rotace [min1] 33.3 16.6
Celkový redukční poměr 1/90 1/180
Přesnost přetáčení [sec] ±30 60
Přesnost přetáčení ultra přesný [sec] - -
Čistá hmotnost [Kg] 115
Max. pracovní zatížení na stůl  0° až 30° [Kg] 50
Max. pracovní zatížení na stůl 30° až 90° [Kg] 25
Maximální axiální zatížení na střed stolu, úhel naklopení  = 0° [N] 5880
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] F2940 @ L=65
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] F3460 @ L=0
F1590 @ L=100
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] 98
Max. setrvačnost [Kg m2] 0.12
kroutící moment [Nm] 72
