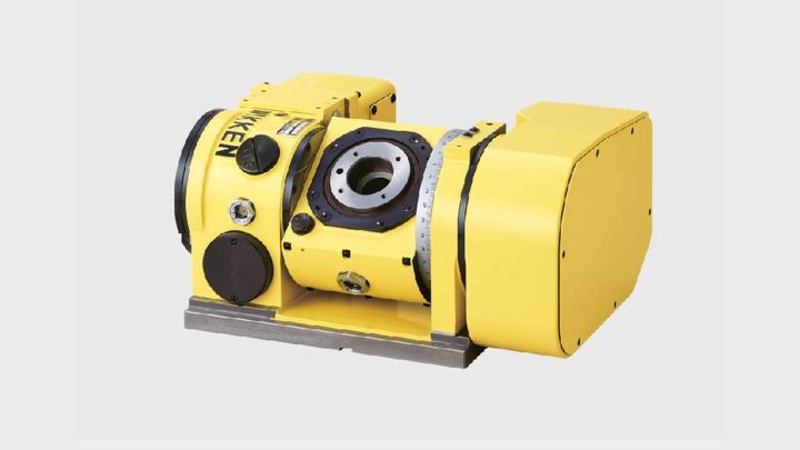

NIKKEN 5AX-100 je náš nejmenší naklápěcí otočný stůl CNC pro CNC obráběcí stroje.

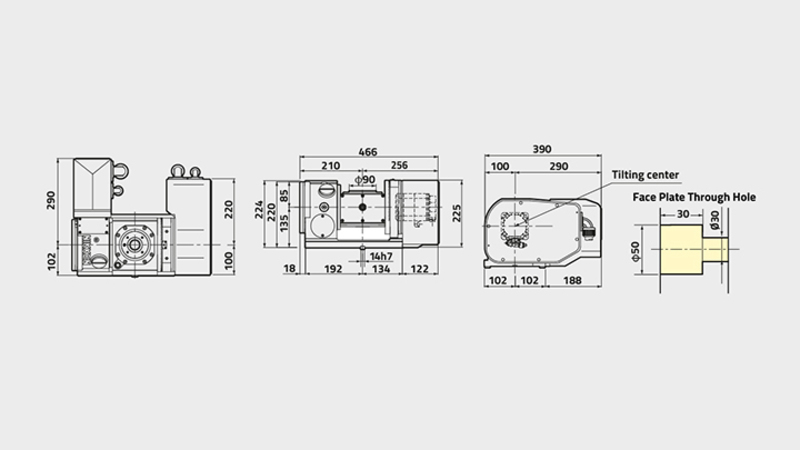

S šířkou těla 466 mm a hmotností pouhých 84 kg je 5AX-100 nejmenší a nejlehčí v historii NIKKEN. 5AX-100 je malým, ale výkonným řešením pro vaše CNC obráběcí centrum, takže poskytuje více prostoru pro obrábění než kdykoli předtím a naklápěcí osou 410 Nm a vzduchovo-hydraulickou částí jako standard.
5AX-100 je také kompatibilní s širokou řadou přídavných zařízení, jako jsou upínací přípravky, posuvná upínací pouzdra a středové čepy, které jsou skvělým řešením při výrobě vysoce přesných elektronických zařízení, jako jsou smartphony a automobilové díly atd.
Otočný stůl může být dodán s řadou motorů a ovladačů, aby vyhovoval vašim specifickým požadavkům - další informace najdete v sekci ke stažení.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa3NnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--c31e9ef54ddff65da7255e6c8855a3955c515182/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/CNC1000_5AX-100.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBa3dnIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--5a2b7279e1a10969b74e5ed6abda223da8957a77/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/5AX-100-100.jpg)
NIKKEN Katalog Rotačních stolů
(PDF - 62.5 MB)
5AX-100 | ||
---|---|---|
Průměr příruby rotačního stolu [Ømm] | 90 | |
Rozsah/Typ Rotačního stolu | Kompaktní | |
Průměr vývrtu vřetena [Ømm H7] | 50 | |
Počet vřeten x rozteč [mm] | 1 | |
Výška středu (90°) [mm] | 135 | |
Výška stolu v horizontální poloze (0°) [mm] | 190 | |
Šířka T drážek [mm] | 8H7 Kolík | |
Osy | Rotační | Naklápěcí (0°-105°) |
Zpevňovací systém | Vzduch | Vzduch (Hydraulický posilovač) |
Zpevňovací moment [Nm] | 205 | 410 |
Setrvačnost stolu na hřídeli motoru [Kg m2 x 103] | 0.09 | 0.12 |
Servo Motor [min1] | αiF1·2000 | αiF2·2000 |
Min. Přírustek [Stupně] | 0.001 | 0.001 |
Rychlost rotace [min1] | 44.4 | 22.2 |
Celkový redukční poměr | 1/45 | 1/90 |
Přesnost přetáčení [sec] | ±30 | 60 |
Přesnost přetáčení ultra přesný [sec] | - | - |
Čistá hmotnost [Kg] | 84 | |
Max. pracovní zatížení na stůl 0° až 30° [Kg] | 40 | |
Max. pracovní zatížení na stůl 30° až 90° [Kg] | 20 | |
Maximální axiální zatížení na střed stolu, úhel naklopení = 0° [N] | 5300 | |
Max. axiální zatížení 'F' @ 'Lmm' ze středu stolu, úhel naklopení = 0° [N] | F3820 @ L=45 | |
Max. axiální zatížení 'F' @ 'Lmm' od příruby stolu, úhel naklopení = 90° [N] | F2945 @ L=0 F1045 @ L=100 |
|
Síla šnekového kola bez brzdy (vůči Dynamické obráběcí síle) Úhel naklopení = 90° [FxL Nm] | 98 | |
Max. setrvačnost [Kg m2] | 0.03 | |
kroutící moment [Nm] | 18 |
