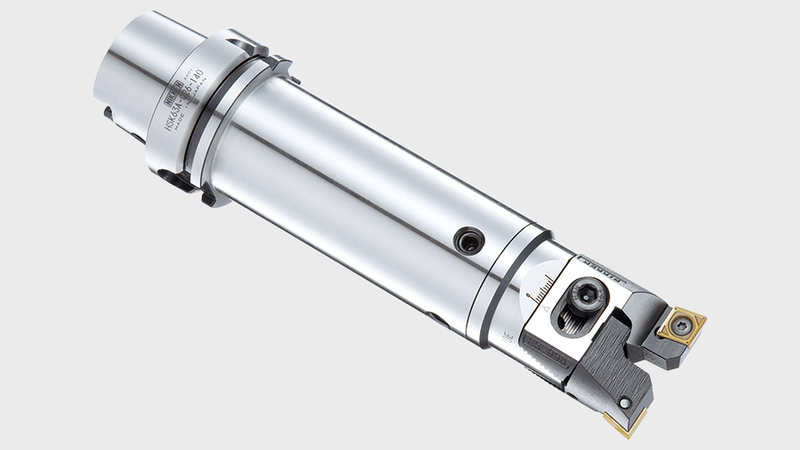

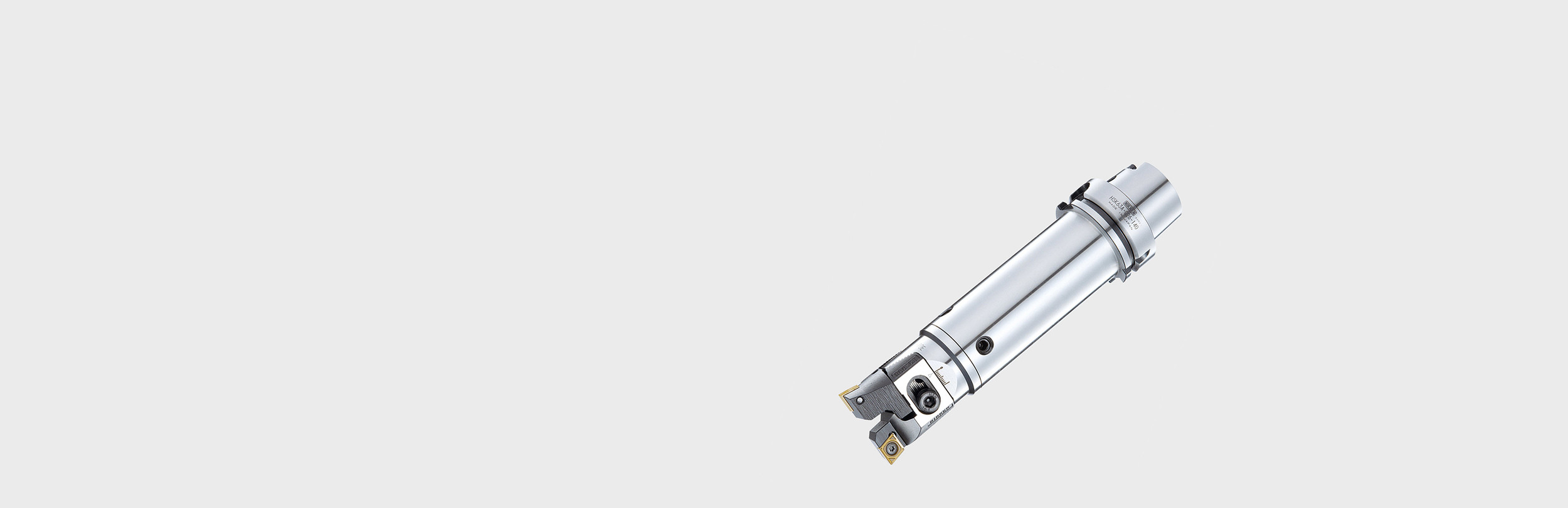

Modulární vyvrtávací řešení NIKKEN RAC Advanced je naše řešení pro hrubování a semifinishování které mají dvojité posuvné výměnné kazety aby vyhovovaly široké škále průměrů a procesním požadavků.
Konstrukce vyvrtávacího systému RAC zahrnuje naše jedinečné dvojité kazety typu „SCRAM “, které jsou k dispozici ve dvojicích, aby poskytovaly různé tvary a geometrie destiček, které splňují jakékoli požadavky na materiál nebo proces.
Kazety mají inovativní kluznou formu „V“ a zadní referenční rovinu, která, jakmile se spojí s hlavním tělem, znamená, že každá čepel se stává samonosnou. Tato inovace znamená, že jakékoli těžké řezné síly jsou rozptýleny a sdíleny rovnoměrně mezi zadní ramena lopatek - tajemství výkonu!
Nedávno kompletně přepracované, s cílem optimalizovat výrobu a současně zlepšit kapacitu i výkon, je RAC vhodný pro dva typy procesů:
- Zrcadlové vyvrtávání, takže obě kazety mají stejný záběr.
- Jedna kazeta vede druhou o 0,3 mm, aby se řez rozložil a umožnil zvětšení použité radiální hloubky (možnost - zeptejte se nás).
Naše modulární vyvrtávací hlavy RAC jsou v závislosti na kuželu nástroje k dispozici v 6 velikostech:
- RAC25 – pro průměry 25,0 až 32,0 mm.
- RAC32 – pro průměry 32,0 až 45,0 mm.
- RAC43 – pro průměry 43,0 mm až 55,0 mm.
- RAC53 – pro průměry 53,0 mm až 70,0 mm.
- RAC70 – pro průměry 70,0 mm až 100,0 mm.
- RAC100 – pro průměry 100,0 mm až 130,0 mm.
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBZ01lIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--aa24a165d8560fc8d3fd14643d4aa36f9aa5374e/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/RAC-HSK-100.jpg)
![](/rails/active_storage/representations/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaHBBZ1FlIiwiZXhwIjpudWxsLCJwdXIiOiJibG9iX2lkIn19--50ba322ff30211bc4c941eb54bfe1c1a9ad1515c/eyJfcmFpbHMiOnsibWVzc2FnZSI6IkJBaDdCam9VWTI5dFltbHVaVjl2Y0hScGIyNXpld2s2RUdGMWRHOWZiM0pwWlc1MFZEb01aM0poZG1sMGVVa2lDMk5sYm5SbGNnWTZCa1ZVT2d0eVpYTnBlbVZKSWcwNE1EQjRORFV3WGdZN0NGUTZDV055YjNCSkloQTRNREI0TkRVd0t6QXJNQVk3Q0ZRPSIsImV4cCI6bnVsbCwicHVyIjoidmFyaWF0aW9uIn19--504807c00c81bc60c54f8203f5b100694120b648/HSK-RAC.jpg)
NIKKEN KATALOG NC TOOLING ŘEŠENÍ
(PDF - 33.8 MB)
Vyvrtávací brožura
(PDF - 70.4 MB)

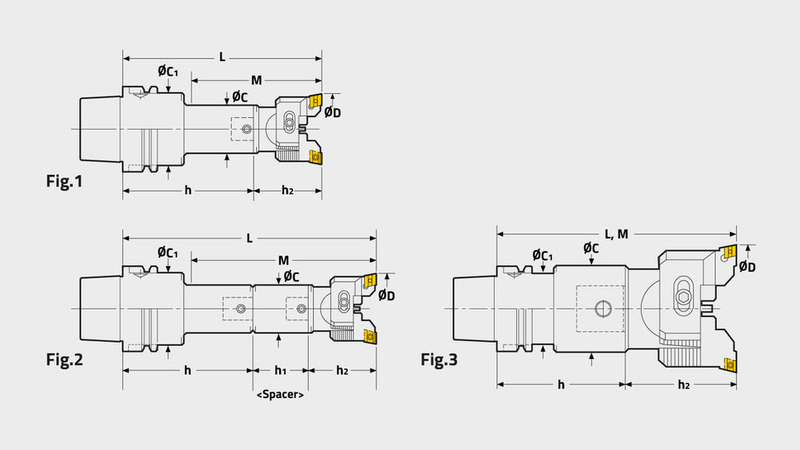

KUŽEL | BORING ARBOR | SPACER/PLATE | HEAD/CARTRIDGE/BIT | DIA 'D' MIN | DIA 'D' MAX | BORING DEPTH 'H' | INSERT | APLIKACE | |
---|---|---|---|---|---|---|---|---|---|
BT40-Q12-110 + ~ + 12-RAC25-55E | BT40 | BT40-Q12-110 | ~ | 12-RAC25-55E | 25.0 | 32.0 | 105.0 | CC07 | Roughing |
BT40-Q12-80 + ~ + 12-RAC25-55E | BT40 | BT40-Q12-80 | ~ | 12-RAC25-55E | 25.0 | 32.0 | 67.0 | CC07 | Roughing |
BT40-Q12-90 + SP12-12-45 + 12-RAC25-55E | BT40 | BT40-Q12-90 | SP12-12-45 | 12-RAC25-55E | 25.0 | 32.0 | 112.0 | CC07 | Roughing |
