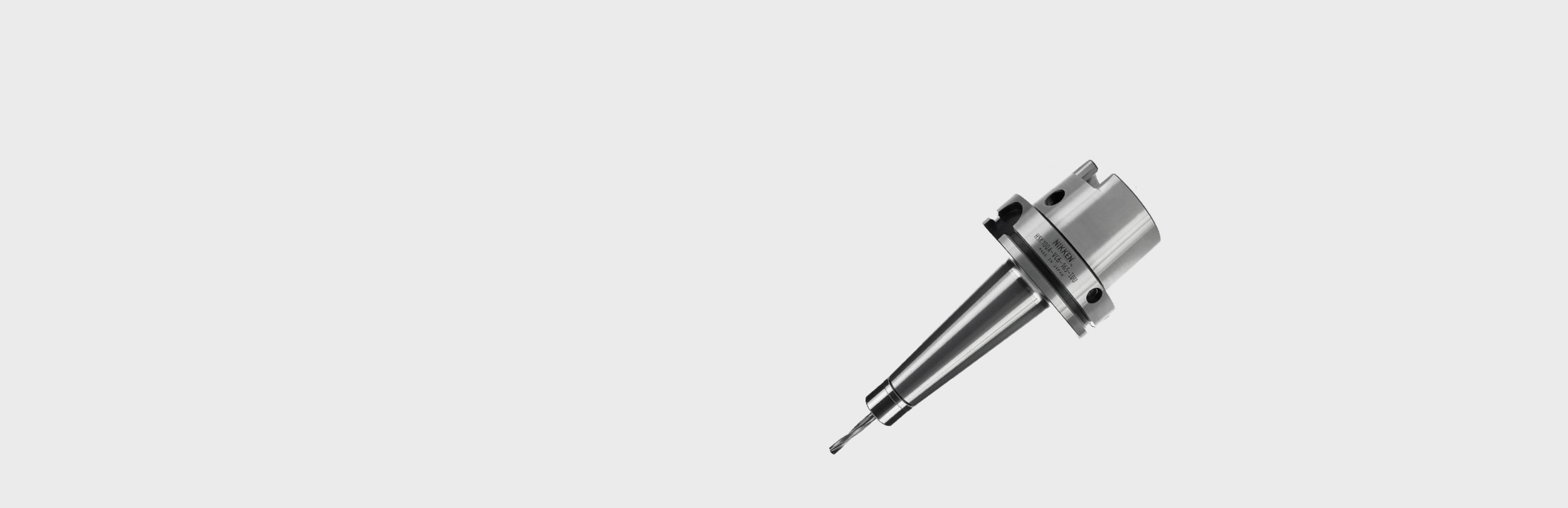

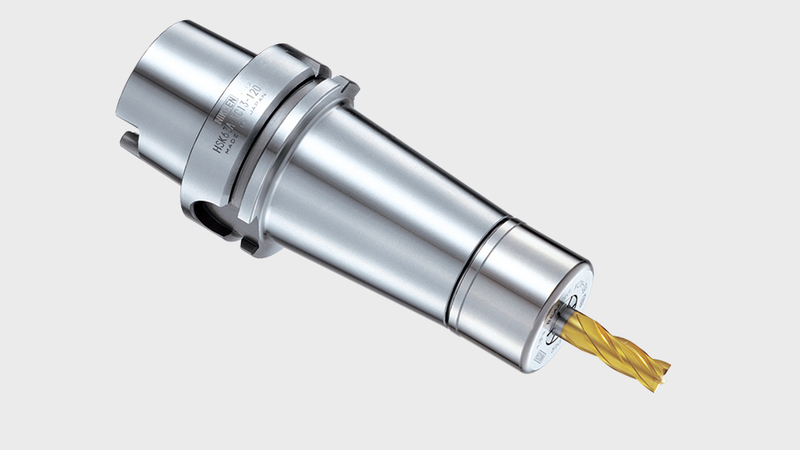

VC Holder společnosti NIKKEN je účinné hybridní řešení, které je speciálně vyvinuté pro frézovací aplikace.

Některé vlastnosti a konstrukční prvky dvou stávajících produktů, konkrétně Slim Chuck a Mini-Mini Chuck, byly sloučeny a začleněny v jedno řešení, vylepšený držák VC. Vezmeme-li v úvahu dvě klíčové vlastnosti, při procesu frézování, pak tato technologie držáku VC bude jasnější.  Vztahují se k:

  • Zvýšená řezná síla a zatížení, rychlost, posuv, hloubka řezu, materiál atd.
  • Frézování představuje vyšší zatížení a nároky na řezný nástroj.  Proces frézování aplikuje zatížení na stranu nástroje spíše než na přední stranu, jak je tomu při vrtání.

Pro zajištění zlepšeného výkonu vyžadovaného výše uvedenými podmínkami má NIKKEN VC držák ve srovnání se standardním štíhlým sklíčidlem tři klíčové konstrukční rozdíly:

  • Zvýšená tloušťka stěny a zúžený průřez aplikovaný na tělo držáku nástroje (silnější a tužší ).
  • Větší kontaktní plocha mezi čelní plochou kleštiny a upínací ložiskovou maticí TiN (vylepšené upnutí).
  • Kleština s prodlouženou délkou s přesným průměrem vedení, který je rovněž použit pro Mini-Mini Chuck NIKKEN (optimální možnosti bočního zatížení).

  • Záruka házivosti 3 mikrony při 4 x průměru

  • Ložisková podložka TiN

  • 8 stupňový kleštinový systém s přesným vedením

  • Vysokootáčkové provedení jako standard až 40 000 ot / min @ G2,5

  • Systém JET pro vnitřní chlazení

Anniversay VC Držák je k dispozici ve dvou velikostech, aby vyhovoval převážně frézovacím procesům s menším průměrem.

Do držáku VC6 je možné upnout řezné nástroje o průměru až 6 mm, u držáku  VC13 je možné upnout průměr až do 12 mm.  Upínací - převlečná matice je hladká a držák je standardně k dispozici pro vysokorychlostní obrábění.  To znamená, že rukojeť GH je nezbytnou součástí pro upínání nástrojů.

VC Držák používá vlastní patentovaný systém kleštin VCK.  Kleština VCK slouží pro upnutí bez rozsahu.  To znamená pouze nominální velikosti stopek nástrojů.

  • VCK6 - průměr 2,0 až 6,0 mm.
  • VCK13 - průměr 3,0 mm do 12,0 mm.

Systém „Jetter“ společnosti NIKKEN je také k dispozici u držáků VC.

NIKKEN KATALOG NC TOOLING ŘEŠENÍ

(PDF - 33.8 MB)

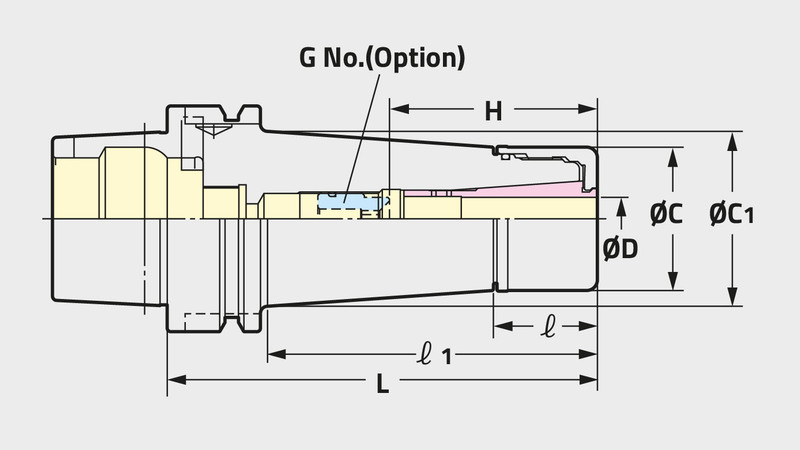

Průměr upnutí D KÓD DÉLKA UPNUTÍ H DÉLKA L PŘEVLEČNÁ MATICE / NOS. PRŮMĚR" D1 " KUŽEL
BT30-VC13-120 3.0-12.0 VC13 50-60 120 40 BT30
BT30-VC13-60 3.0-12.0 VC13 50-60 60 40 BT30
BT30-VC13-90 3.0-12.0 VC13 50-60 90 40 BT30
BT30-VC6-45 2.0-6.0 VC6 35-45 45 27.5 BT30
BT30-VC6-60 2.0-6.0 VC6 35-45 60 27.5 BT30
BT30-VC6-90 2.0-6.0 VC6 35-45 90 27.5 BT30
BT40-VC13-120 3.0-12.0 VC13 50-60 120 40 BT40
BT40-VC13-60 3.0-12.0 VC13 50-60 60 40 BT40
BT40-VC13-90 3.0-12.0 VC13 50-60 90 40 BT40
BT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 BT40
BT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 BT40
BT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 BT40
BT50-VC13-105 3.0-12.0 VC13 50-60 105 40 BT50
BT50-VC13-135 3.0-12.0 VC13 50-60 135 40 BT50
BT50-VC13-165 3.0-12.0 VC13 50-60 165 40 BT50
BT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 BT50
BT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 BT50
BT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 BT50
HSK100A-VC13-105 3.0-12.0 VC13 50-60 105 40 HSK100A
HSK100A-VC13-135 3.0-12.0 VC13 50-60 135 40 HSK100A
HSK100A-VC13-166 3.0-12.0 VC13 50-60 166 40 HSK100A
HSK100A-VC6-105 2.0-6.0 VC6 35-45 105 28 HSK100A
HSK100A-VC6-135 2.0-6.0 VC6 35-45 135 28 HSK100A
HSK100A-VC6-165 2.0-6.0 VC6 35-45 165 28 HSK100A
HSK40A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK40A
HSK40A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40A
HSK40A-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK40A
HSK40A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK40A
HSK40E-VC13-120 40 3.0-12.0 HSK40E 50-60 VC13 120
HSK40E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40E
HSK40E-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK40E
HSK40E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK40E
HSK50A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK50A
HSK50A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK50A
HSK50A-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK50A
HSK50A-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK50A
HSK50A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK50A
HSK50E-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK50E
HSK50E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK50E
HSK50E-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK50E
HSK50E-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK50E
HSK50E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK50E
HSK63A-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63A
HSK63A-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK63A
HSK63A-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63A
HSK63A-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK63A
HSK63A-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63A
HSK63E-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63E
HSK63E-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK63E
HSK63E-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63E
HSK63E-VC6-70 2.0-6.0 VC6 35-45 70 28 HSK63E
HSK63E-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63E
HSK63F-VC13-120 3.0-12.0 VC13 50-60 120 40 HSK63F
HSK63F-VC13-90 3.0-12.0 VC13 50-60 90 40 HSK40F
HSK63F-VC6-120 2.0-6.0 VC6 35-45 120 28 HSK63F
HSK63F-VC6-65 2.0-6.0 VC6 35-45 65 28 HSK63F
HSK63F-VC6-90 2.0-6.0 VC6 35-45 90 28 HSK63F
IT40X-VC13-120 3.0-12.0 VC13 50-60 120 40 IT40X
IT40X-VC13-60 3.0-12.0 VC13 50-60 60 40 IT40X
IT40X-VC13-90 3.0-12.0 VC13 50-60 90 40 IT40X
IT40X-VC6-120 2.0-6.0 VC6 35-45 120 27.5 IT40X
IT40X-VC6-60 2.0-6.0 VC6 35-45 60 27.5 IT40X
IT40X-VC6-90 2.0-6.0 VC6 35-45 90 27.5 IT40X
IT50X-VC13-135 3.0-12.0 VC13 50-60 135 40 IT50X
IT50X-VC13-165 3.0-12.0 VC13 50-60 165 40 IT50X
IT50X-VC6-105 2.0-6.0 VC6 35-45 105 27.5 IT50X
IT50X-VC6-135 2.0-6.0 VC6 35-45 135 27.5 IT50X
IT50X-VC6-165 2.0-6.0 VC6 35-45 165 27.5 IT50X
MBT40-VC13-120 3.0-12.0 VC13 50-60 120 40 MBT40
MBT40-VC13-60 3.0-12.0 VC13 50-60 60 40 MBT40
MBT40-VC13-90 3.0-12.0 VC13 50-60 90 40 MBT40
MBT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 MBT40
MBT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 MBT40
MBT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 MBT40
MBT50-VC13-105 3.0-12.0 VC13 50-60 105 40 MBT50
MBT50-VC13-135 3.0-12.0 VC13 50-60 135 40 MBT50
MBT50-VC13-165 3.0-12.0 VC13 50-60 165 40 MBT50
MBT50-VC6-105 3.0-12.0 VC13 50-60 105 40 MBT50
MBT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 MBT50
MBT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 MBT50
MIT40-VC13-120 3.0-12.0 VC13 50-60 120 40 MIT40
MIT40-VC13-60 3.0-12.0 VC13 50-60 60 40 MIT40
MIT40-VC13-90 3.0-12.0 VC13 50-60 90 40 MIT40
MIT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 MIT40
MIT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 MIT40
MIT50-VC13-105 3.0-12.0 VC13 50-60 105 40 MIT50
MIT50-VC13-135 3.0-12.0 VC13 50-60 135 40 MIT50
MIT50-VC13-165 3.0-12.0 VC13 50-60 165 40 MIT50
MIT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 MIT50
MIT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 MIT50
MIT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 MIT50
NBT30-VC13-120 3.0-12.0 VC13 50-60 120 40 NBT30
NBT30-VC13-60 3.0-12.0 VC13 50-60 60 40 NBT30
NBT30-VC13-90 3.0-12.0 VC13 50-60 90 40 NBT30
NBT30-VC6-45 2.0-6.0 VC6 35-45 45 27.5 NBT30
NBT30-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NBT30
NBT30-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NBT30
NBT40-VC13-120 3.0-12.0 VC13 50-60 120 40 NBT40
NBT40-VC13-60 3.0-12.0 VC13 50-60 60 40 NBT40
NBT40-VC13-90 3.0-12.0 VC13 50-60 90 40 NBT40
NBT40-VC6-120 2.0-6.0 VC6 35-45 120 27.5 NBT40
NBT40-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NBT40
NBT40-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NBT40
NBT50-VC13-105
NBT50-VC13-135 3.0-12.0 VC13 50-60 135 40 NBT50
NBT50-VC13-165 3.0-12.0 VC13 50-60 165 40 NBT50
NBT50-VC6-105 2.0-6.0 VC6 35-45 105 27.5 NBT50
NBT50-VC6-135 2.0-6.0 VC6 35-45 135 27.5 NBT50
NBT50-VC6-165 2.0-6.0 VC6 35-45 165 27.5 NBT50
NIT40X-VC13-120 3.0-12.0 VC13 50-60 120 40 NIT40X
NIT40X-VC13-60 3.0-12.0 VC13 50-60 60 40 NIT40X
NIT40X-VC13-90 3.0-12.0 VC13 50-60 90 40 NIT40X
NIT40X-VC6-120 2.0-6.0 VC6 35-45 120 27.5 NIT40X
NIT40X-VC6-60 2.0-6.0 VC6 35-45 60 27.5 NIT40X
NIT40X-VC6-90 2.0-6.0 VC6 35-45 90 27.5 NIT40X
NIT50X-VC13-105 3.0-12.0 VC13 50-60 105 40 NIT50X
NIT50X-VC13-135 3.0-12.0 VC13 50-60 135 40 NIT50X
NIT50X-VC13-165 3.0-12.0 VC13 50-60 165 40 NIT50X
NIT50X-VC6-105 2.0-6.0 VC6 35-45 105 27.5 NIT50X
NIT50X-VC6-135 2.0-6.0 VC6 35-45 135 27.5 NIT50X
NIT50X-VC6-165 2.0-6.0 VC6 35-45 165 27.5 NIT50X
