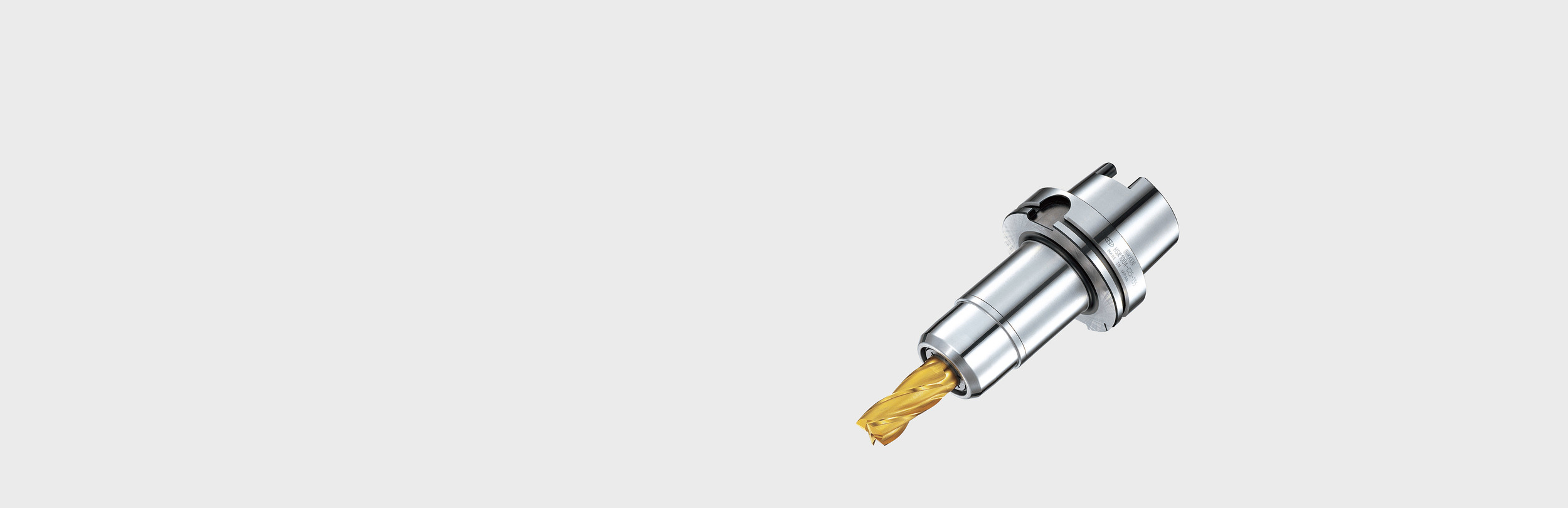

Multi-Lock frézovací sklíčidlo

NIKKEN Multi-Lock je dokonalý „mechanický válečkový upínač“!

Konstrukce se skládá ze dvou částí – z jednoho kusu speciálního tepelně upraveného a „pod bodem mrazu“ ošetřeného hlavního tělesa a dříku, s přesným drážkovým otvorem, společně se samostatně vyrobenou převlečnou maticí.

V sestavě nosního prstence je uzavřena ocelová vodicí klec obsahující stovky přesných kalených a potažených ocelových válečků spolu s řadou pojistných kroužků a těsnění – komplexní, ale výkonné, jakmile je vše spojeno!

Ovládání je jednoduché a velmi efektivní.  Řezný nástroj a upínací kleština, pokud je to nutné, jsou vloženy do hlavního otvoru upínacího pouzdra, po kterém se převlečná matice otáčí ve směru hodinových ručiček.

Utahování obvykle začíná rukou a poté pokračuje příslušným klíčem, což má za následek, že převlečná matice „stoupá“ na vnějším zúžení hlavního tělesa.  Výsledná elastická deformace sevře hlavní drážkový otvor kolem dříku nástroje, který jej po celé délce svírá.

Otáčení kroužku a upnutí je dokončeno, když se zadní plocha převlečné matice dotýká přední strany těla držáku.  Řezný nástroj je upnutý jednoduše výsledným zvýšením síly a tření působícího na stopku nástroje, když se drážkový otvor sevřel.  Upínací síla NIKKEN Multi-Lock je nepřekonatelná a je nejméně 3–4krát vyšší než u jiných srovnatelných produktů na trhu!  Absolutní a přesná upínací síla!

Stejně jako u všech NIKKEN NC Držáků nástrojů, má Multi-Lock pro splnění požadavků zákazníka, procesu obrábění a obráběcího stroje řadu velikostí kuželů a možností, které je třeba zvážit.

Standardní Multi-Lock je opatřen vroubkovanou převlečnou maticí pro použití volitelného hákového klíče utažení.  Poskytujeme také „vysokorychlostní“ alternativu, která kvůli hladkému povrchu převlečné matice musí mít pro dotažení náš exkluzivní klíč „GH Handle“.

Multi-Lock je nejúčinnější při použití „přímého upínání“ (takže zvolená kapacita Multi-Lock přesně odpovídá velikosti stopky použitého nástroje – frézy). Pro větší všestrannost nabízíme také naši řadu KM přesných rovnoběžných kleštin, abychom rozšířili rozsah upnutí upínače.

Multilock v závislosti na stopce nástroje, je k dispozici v 6 standardních velikostech:

• C12 - 12mm přímé upnutí, nebo s kleštinou pro průměry od 2.0mm do 10.0mm.
• C16 - 16mm přímé upnutí, nebo s kleštinou pro průměry od 2.0mm do 12.0mm.
• C20 - 20mm přímé upnutí, nebo s kleštinou pro průměry od 2.0mm do 16.0mm.
• C25 - 25mm přímé upnutí, nebo s kleštinou pro průměry od 3.0mm do 22.0mm.
• C32 - 32mm přímé upnutí, nebo s kleštinou pro průměry od 3.0mm do 30.0mm.
• C42 - 42mm přímé upnutí, nebo s kleštinou pro průměry od 3.0mm do 40.0mm.

Chladící kapalinu lze regulovat pomocí našich CCK závitových kleštin společně s vhodnou CKFN přední maticí.
