Major Dream Slim Chuck (MDSK)

Již od samého počátku, kdy obrobek byl automaticky upnut na CNC rotační stůl, se Nikken vždy snažil poskytovat řešení jak čelit účinkům vibrací u obrobku a držáku nástroje.

Vibrace jsou průvodním jevem každého obráběcího procesu.  Pokud jsou nadměrné, pak je ohrožena přesnost obrobku, povrchová úprava a životnost nástroje.

Konstrukční řešení nástrojů Nikken ve skutečnosti poskytují standardně antivibrační a tlumicí vlastnosti.

Multi-Lock (s jeho vnitřní vodicí klecí a válečky) a všechny naše systémy založené na kleštinách mohou do jisté míry účinně omezit některé z těchto potenciálních problémů – na zakalenou kleštinu můžeme pohlížet jako na pružinu!

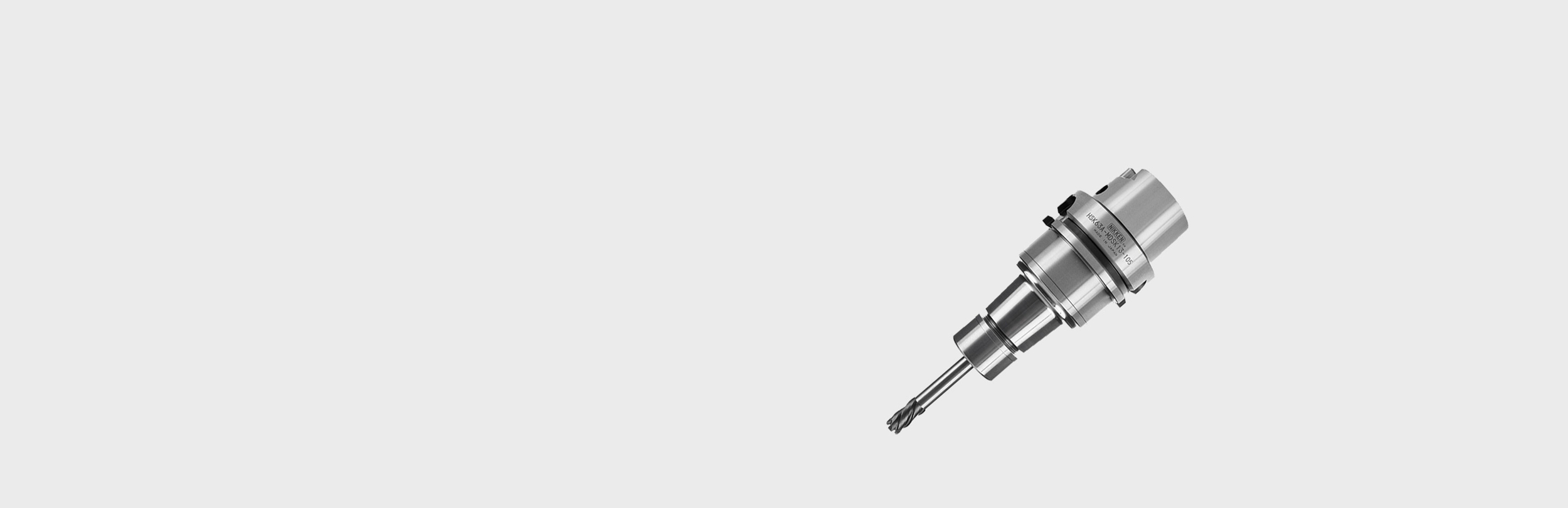

Držák společnosti NIKKEN Major Dream je svou konstrukcí zaměřený výhradně na snížení a eliminaci vibrací v průběhu obráběcího procesu.

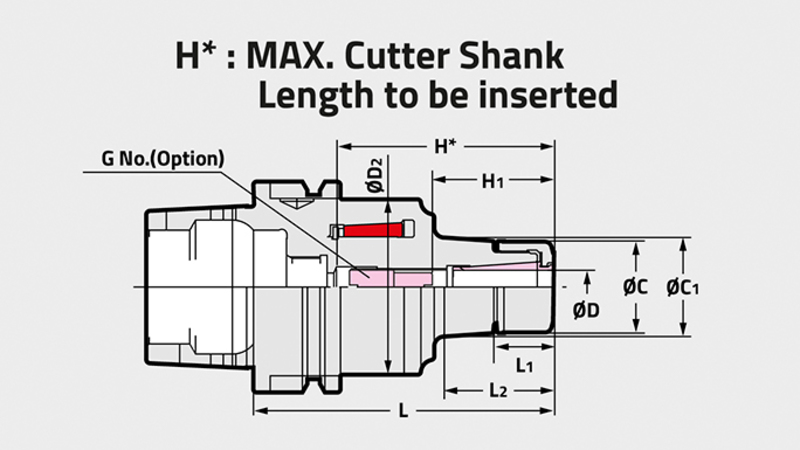

MDSK držák obsahuje dělený kužel, který během obrábění je vtahován dopředu do vybrání uvnitř čelního tělesa obsahujícího talířovou pružinu.  To znamená, že celá sestava držáku pomocí kuželu a pružiny účinně absorbuje jakékoli vibrace z řezné hrany nástroje, když jsou přenášeny do držáku nástroje.

Hlavními výhodami tlumení během procesu jsou to, že vřeteno stroje je chráněno a výrazně se zlepšuje životnost řezného nástroje a povrchová úprava obrobku.

Držák nástrojů Major Dream je vyráběn v mnoha variatách, aby vyhovoval všem procesům s různými délkami a konfiguracemi.

Držák Major Dream má ve standardu „vysokorychlostní“ převlečnou matici, která je také hladká, aby vyhovovala utahovacímu klíči s válečkami „GH Handle“.

Major Dream, v závislosti na stopce nástroje, je k dispozici v 6 velikostech:

• MDSK6 - pro průměry 3,0 až 6,0 mm.
• MDSK10 - pro průměry 3,0 až 10,0 mm.
• MDSK13 - pro průměr 3,0 až 13,0 mm.
• MDSK16 - pro průměr 3,0 až 16,0 mm.
• MDSK20 - pro průměr 4,0 až 20,0 mm.
• MDSK25 - pro průměr 8,0 až 25,4 mm.

Konstrukce držáku Major Dream je odvozená od držáku Slim Chuck, tedy vyžaduje kleštinu. Kleština se vkládá do převlečné matice a poté upevněna do držáku (přímé upnutí nástroje není možné).

Major Dream má v současné době k dispozici 2 typy 8 stupňových kleštin. Jsou to:

• Frézovací kleština - příklad SK16-16A (přesné upnutí a přesnost 3 mikrony).
• NOVÁ Mechanicky utěsněná kleština - Příklad SK16-16AC (Určeno pro nástroje s vnitřním vrtáním pro chladicí kapalinu.  Přesné upnutí a přesnosti 3 mikrony).

Obě tyto kleštiny SK lze také použít ve spojení s naším systémem „Jetter“ pro řízení přívodu chladicí kapaliny tak, aby vyhovovalo obráběcímu procesu - v závislosti na typu a požadavku obráběcího nástroje.
