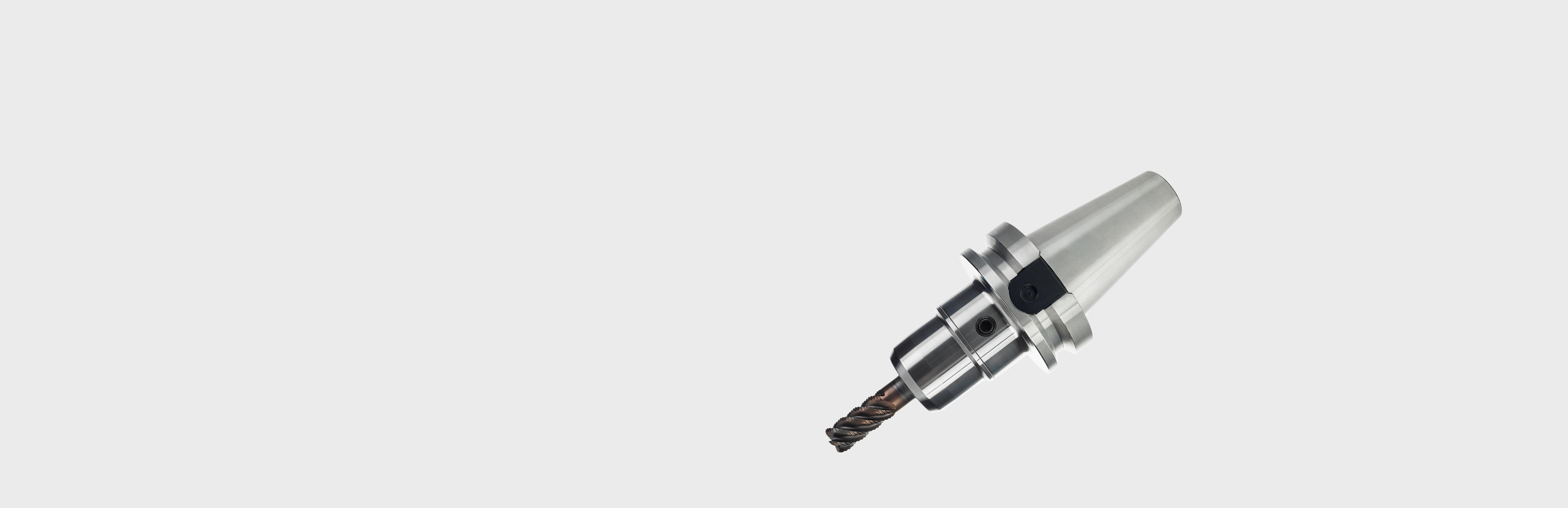

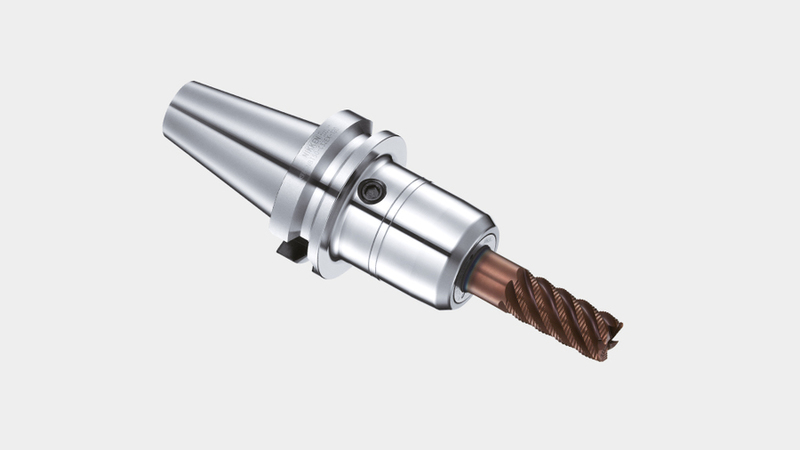

Držák nástrojů X-TREME

Držák X-TREME byl vyvinut z našeho proslulého multifunkčního frézovacího sklíčidla.  Vývoj byl proveden na základě požadavků a potřeb výroby v leteckém odvětví.

Úkolem a požadavkem zákazníka bylo zkrácení výrobních časů a snížení nákladů spojených s obráběním titanových (Ti 6Al 4V) proudových turbín do leteckých motorů.  Turbíny mají 22 hlubokých drážek po obvodu turbíny, které jsou v konečné fázi vyfrézovány do tvaru ´´žárovky´´.

Předchozí obráběcí proces Titanových turbín vykazoval mnohé nedostatky – selhání nástrojů.  To se postupem času ukázalo jako velmi nákladné jak u spotřebovaného materiálu, tak nákladů na obsluhu stroje.

Na samém počátku vývoje byl použit jako řešení pro obrábění Titanových turbín standardní NIKKEN Multi-Lock.  I přes jeho vynikající upínací sílu – toto řešení nebylo úspěšné.  V průběhu obrábění došlo k opotřebení obráběcího nástroje, v jehož důsledku došlo ke zvýšení síly potřebné k obrábění a došlo k vysunutí obráběcí frézy.

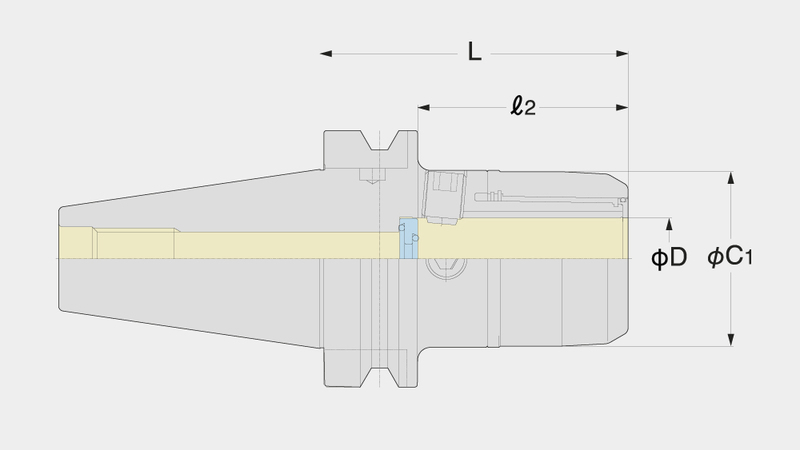

Pro konstrukci byla použita původní převlečná matice z Multi-Locku, ovšem došlo k naddimenzování průměru těla držáku, na kterém je převlečná matice. Jsou použity dva zajišťovací šrouby, které zajišťují stopku – dřík nástroje proti vysunutí.  X-TREME byl vyvinut, testován a turbína byla spolehlivě obrobena – vícekrát.

X-TREME je v závislosti na stopce nástroje k dispozici v 6 standardních velikostech:

• C12EX - 12 mm přímé upínání stopky X-TREME.
• C16EX - 16 mm přímé upínání stopky X-TREME.
• C20EX - 20 mm přímé upínání stopky X-TREME.
• C25EX - 25 mm přímé upínání stopky X-TREME.
• C32EX - 32 mm přímé upínání stopky X-TREME.
• C42EX - 42 mm přímé upínání stopky X-TREME.

Konečným přínosem pro zákazníka při aplikaci držáku X-TREME byl značný pokles cyklového času a nákladů na nástroje (přes 50%)! X-TREME se nyní používá při výrobě všech velikostech takových součástí a pro mnoho dalších podobných součástí a procesů založených na požadavcích obtížně obrobitelných a exotických materiálů.

Mnoho zákazníků a výrobců obráběcích nástrojů nyní vyvíjí a vylepšuje své vlastní procesy a obráběcí cykly přijetím řešení NIKKEN X-TREME.
