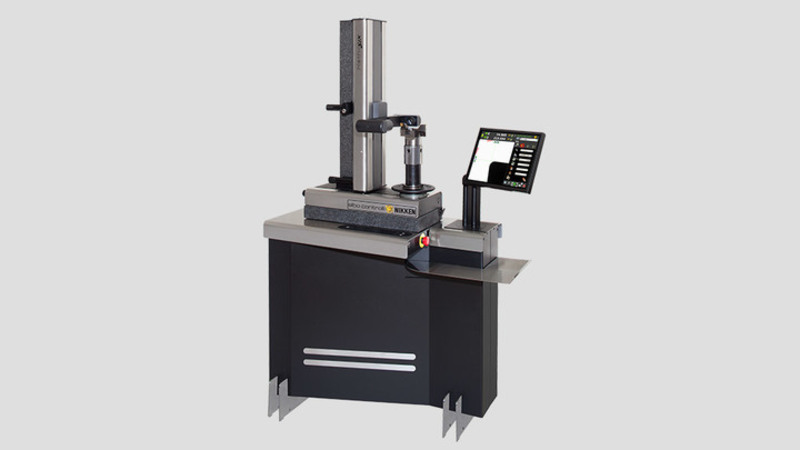

Hathor SIX Nastavovací přístroj

Stroj Hathor SIX Tool Presetter je navržen aby stál na své vlastní základně; Hathor SIX má granitovou a nerezovou konstrukci v kombinaci s velkou digitální kamerou a systémem menu s dotykovou obrazovkou - tato nová elektronika poskytuje provozní a funkční jednoduchost, která je na špičkové úrovni.

Představujeme nové elektronické ovládání: výkonný počítač bez ventilátoru s operačním systémem Linux pro integrovanou správu funkcí měřicích / inspekčních nástrojů, počtů strojů a sad nástrojů. Snadné použití díky integrované dotykové obrazovce.

Vřetenový systém.

Díky vřetenovému systému, který je plně zaměnitelný a využívá jednodílné vřeteno - eliminuje potřebu adaptérů a chyby spojené s jejich použitím. Součástí vřetena je náš inovativní univerzální mechanický upínací systém s elektronickým potvrzením upnutí nástroje (nyní také k dispozici jako doplněk k nástrojovým stopkám HSK).

Softwarový balíček

Součástí našeho modelu Hathor SIX je také náš softwarový balíček TdSIX. Prostřednictvím systému DNC převádí TdSIX naměřená data nástroje do CNC kódu pro přímé načtení do řídicí jednotky stroje a souvisejících stránek offsetu nástroje.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 400 mm (poloměr 200 mm); výška max 600 mm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita maximální chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. Elektronická milimetrová úroveň. Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli s vysokou mechanickou pevností a dlouhou životností, namontovaná na podlaze se samonivelačními podpěrami z nedeformovatelné oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm. Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Dvojité saně s kuličkovými šrouby (celkem čtyři), celoživotně mazané. Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

Kamerový systém pro měření nástrojů a inspekce břitů nástrojů sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 6,4 x 6,4 mm.
• Zvětšení přibližně 30x.
• Bi-telecentrický objektiv.
• Doubletové čočky při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• Episkopický LED reflektor s červeným světlem s prstencovou čočkou, diaskopický LED puntiformní iluminátor s červeným světlem.

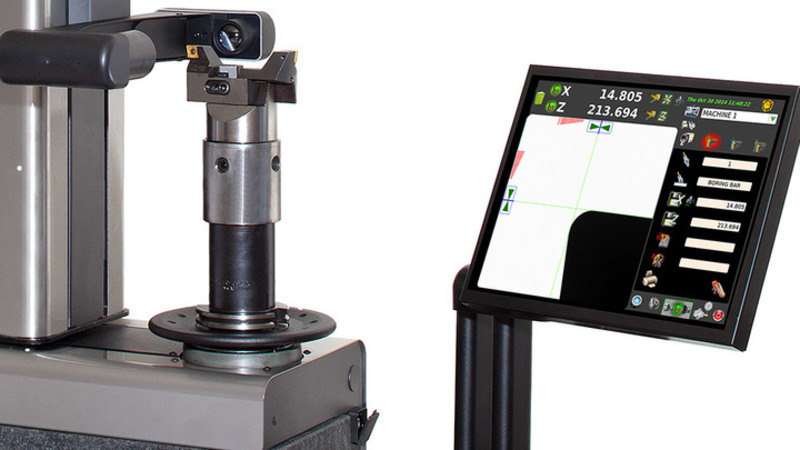

Rozhraní obsluhy stroje prostřednictvím:

• 15 “barevná dotyková obrazovka TFT.
• Základní deska Intel Atom D.C. bez ventilátorů.
• Operační systém UBUNTU LINUX.
• Ukládání dat na SSD disk SSD.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s.

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky.
• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Automatická změna přidělení původu CNC stroje.
• Sada nástrojů a univerzální generátor postprocesoru.
• Sestava sady nástrojů k tisku.
• Teoretická měření a správa tolerancí.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1240 mm, Výška = 1840 mm, Hloubka = 558 mm. Čistá hmotnost: 185 kg.
