E68BA Nastavovací přístroj

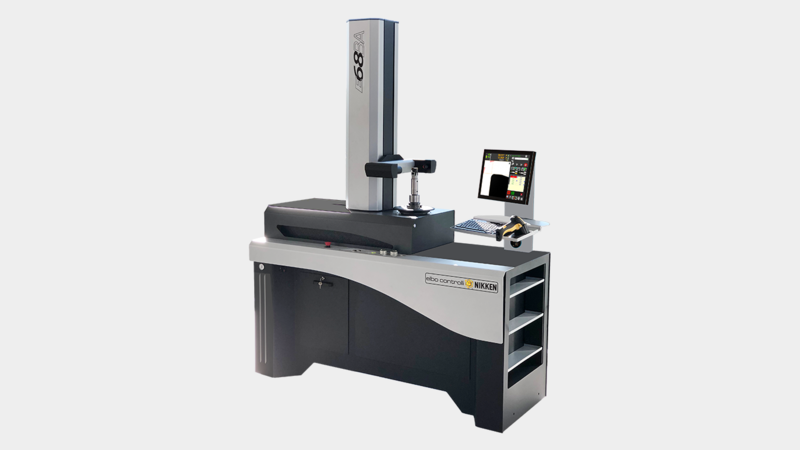

Náš Nastavovací přístroj E68BA byl vyvinut jako „vstupní úroveň“ vyšší specifikace pro naše pokročilé přednastavení nástrojů. Je to také počáteční úroveň řady 68 pro naše automatické měřící schopnosti. Ve srovnání se zbytkem naší modelové řady nabízí konstrukce, design a možnosti značné výhody.

Zcela volně stojící na vlastní základně; E68BA má granitovou a nerezovou konstrukci. Všechny pohyby jsou poháněny servopohonem, což zaručuje maximální přesnost. Obrazovka s vysokým rozlišením je propojena s vynikajícím kamerovým systémem s možností digitálního zoomu. Systém využívá průmyslovou architekturu PC, která poskytuje provozní a funkční jednoduchost, která se snadno učí a dokonce obsahuje další funkce zaměřené konkrétně na geometrii nástroje.

Vřetenový systém

Díky dokonalému vysoce přesnému vřetenovému systému, který je plně zaměnitelný a využívá jednodílné vřeteno s plným mechanickým upínáním nástroje (pneumatický systém) schopným upnout stopky nástrojů ISO / BT, HSK a Polygon - eliminuje potřebu adaptérů a chyb spojené s jejich použitím. Konstrukce tohoto systému se více podobá vřetenu obráběcího stroje než vřeteno předvolby nástroje!

Funkčnost.

Součástí inovativního softwarového balíčku je kompletní systém správy nástrojů a síťový port. Díky práci s vaším systémem DNC můžete převést naměřená data nástroje do CNC kódu pro přímé načtení do řídicí jednotky stroje a souvisejících stránek offsetu nástroje. Součástí systému je standardně také plné připojení WI-FI.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 600 mm (poloměr 300 mm); výška max 800 mm.

Motor zajišťující automatické otáčení vřetena s pneumatickým ovládáním přenosu pohybu zajišťující nulovou vůli (patentovaný systém).

Vizualizace osy C pro úhlovou polohu držáku vřetena s rozlišením 0,01 °.

Lineární snímače Elbo Controlli NIKKEN z optického skla přímo namontované na žulové podložky. Slide GS371 certifikovaný laserem HP. Rozlišení os: X = 1 μm, Z = 1 μm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max Chyba 2 μm / Mt - certifikace s Taylor Hobson res.1 μm / Mt. Elektronická milimetrová úroveň. Monobloková konstrukce stroje z oceli, namontovaná na podlaze se 4 nastavitelnými podpěrami tlumiče vibrací. ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (potřeba upřesnit) maximální chyba házení <2 μm.
• Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Zdvojená vedení s kuličkovým šroubem (celkem pět), celoživotně mazaná. Univerzální motorické mechanické upínání nástrojů (ISO / BT / HSK / polygonální kuželové nástroje - bude upřesněno).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena se 3 písty v poloze 120 °.
• Motorický pohyb osy.
• Ovládací panel s mikrometrickými ručními kolečky a tlačítky pro rychlý pohyb (2,5 m / mm).
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvažování).

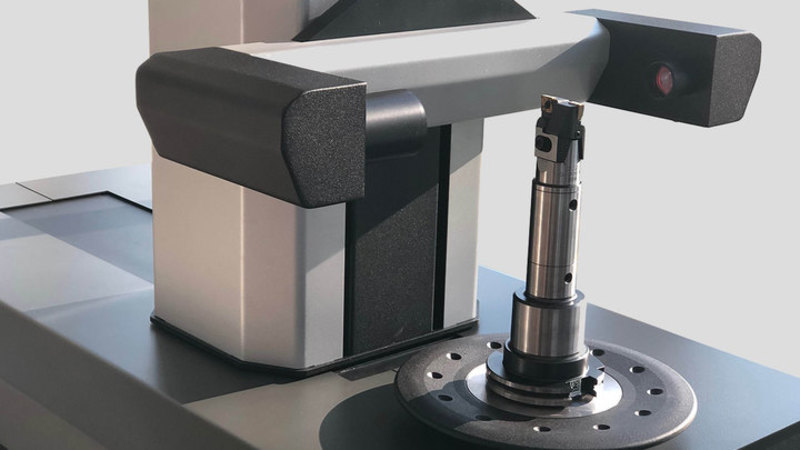

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 5 x 5 mm.
• Zvětšení přibližně 38X.
• Bi-telecentrický objektiv.
• Osvětlovač: dioptrické kruhové LED diody, diaskopické telecentrické čočky bodově červené.

Rozhraní obsluhy stroje prostřednictvím:

• 15 “barevný dotykový monitor TFT.
• Průmyslová základní deska s procesorem Intel.
• Operační systém UBUNTU LINUX LTS.
• Ukládání dat na SSD disk SSD.
• Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení.

Standardní software:

• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje. Také možnost vytvořit vlastní formát.
• Teoretické měření a správa tolerancí.
• Td SIX (data nástroje SIX) univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Automatické otáčení držáku vřetena s automatickými cykly měření nástroje pro frézy s jednou nebo více hranami. Periferní rychlost otáčení vřetena se počítá a řídí na základě průměru měřeného nástroje.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1700 mm, Výška = 2300 mm, Hloubka = 700 mm. Čistá hmotnost: 570 kg.
