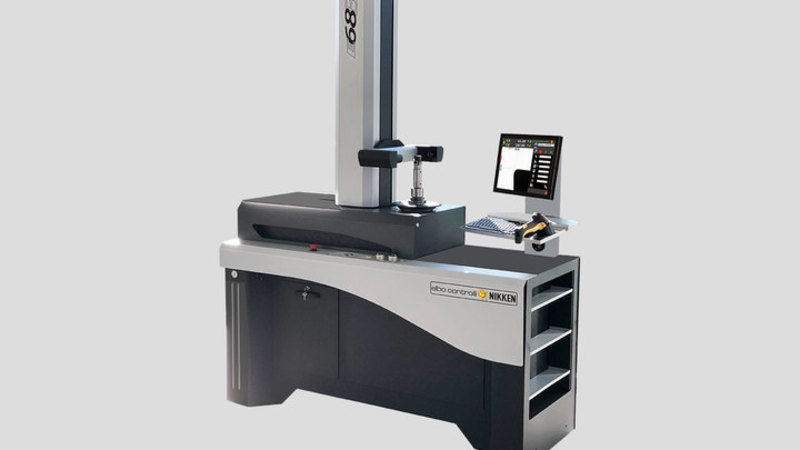

Náš 68B nastavovací přístroj bylo vyvinuto jako „vstupní úroveň“ vyšší specifikace pro naše pokročilé přednastavení nástrojů. Ve srovnání se zbytkem naší přednastavené modelové řady nabízí konstrukce, design a možnosti značné výhody.
Navržen tak, aby byl zcela volně stojící na svém vlastním základu; 68B má granitovou a nerezovou konstrukci v kombinaci s velkou digitální kamerou a systémem menu s dotykovou obrazovkou - tato nová elektronika poskytuje provozní a funkční jednoduchost, která je na špičkové úrovni.
Všechny pohyby os na 68B jsou řízeny servopohonem bez absolutního kontaktu obsluhy se sloupkem. To drasticky zvyšuje přesnost a opakovatelnost stroje u podobných strojů, které zahrnují pohyb pomocí ruční úchytky namontované na sloupku.
-
15 "barevná dotyková obrazovka na 68B je součástí operačního systému UBUNTU Linux, který zahrnuje možnost přiblížení pomocí kamery s vysokým rozlišením.
-
Náš software, standardně, pracující prostřednictvím vaší stávající sítě a systému DNC, poskytuje možnost převádět naměřená data nástrojů do CNC kódu pro přímé načítání do řídicí jednotky stroje a přidružených stránek offsetu nástrojů.
-
Vysoce přesný vřetenový systém je plně zaměnitelný a využívá jednodílné vřeteno s plným mechanickým upínáním nástroje, což eliminuje potřebu adaptérů a chyby spojené s jejich použitím.
Vřetenový systém.
Díky dokonalému vysoce přesnému vřetenovému systému, který je plně zaměnitelný a využívá jednodílné vřeteno s plným mechanickým upínáním nástroje (pneumatický systém) schopným upnout stopky nástrojů ISO / BT, HSK a Polygon - eliminuje potřebu adaptérů a chyb spojené s jejich použitím. Konstrukce tohoto systému se více podobá vřetenu obráběcího stroje než vřeteno nastavovacího přístroje!
E68B Katalog
(PDF - 6.46 MB)
E68B Nastavovací přístroj
(PDF - 209 KB)
TECHNICKÁ DATA
Měřicí rozsah: Průměr max. 600 mm (poloměr 300 mm); výška max 800 mm.
Lineární snímače Elbo Controlli NIKKEN z optického skla přímo namontované na žulové podložky. Slide GS371 certifikovaný laserem HP. Rozlišení os: X = 1 μm, Z = 1 μm.
Standardní mechanické / elektronické a optické zařízení:
- Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max Chyba 2 μm / Mt - certifikace s Taylor Hobson res.1 μm / Mt. Elektronická milimetrová úroveň. Monobloková konstrukce stroje z oceli, namontovaná na podlaze se 4 nastavitelnými podpěrami tlumiče vibrací. ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (potřeba upřesnit) maximální chyba házení <2 μm. Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
- Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
- Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
- Dvojité vedení s kuličkovými šrouby (celkem pět), celoživotně mazané. Univerzální motorické mechanické upínání nástrojů (ISO / BT / HSK / polygonální kužel - upřesněno).
- Pneumaticko-mechanické brzdění otáčení držáku vřetena se 3 písty v poloze 120 °.
- Motorický pohyb osy.
- Ovládací panel s mikrometrickými ručními kolečky a tlačítky pro rychlý pohyb (2,5 m / mm).
- Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

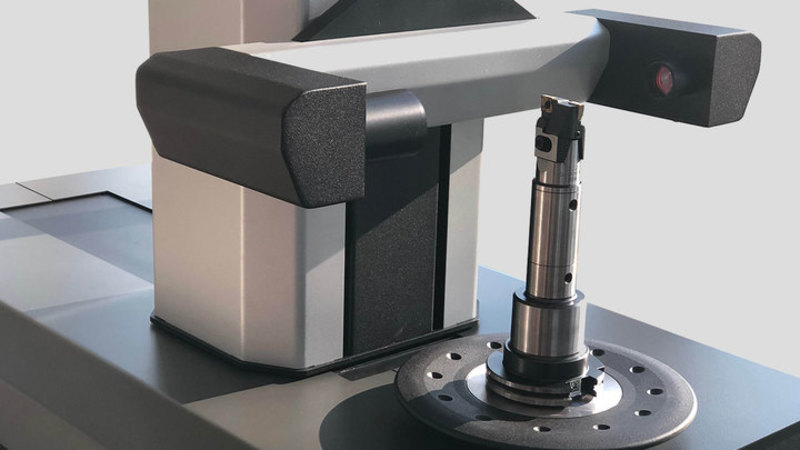

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:
- Senzor C-MOS - zarámovaná obrazová oblast 5 x 5 mm.
- Zvětšení přibližně 38x.
- Bi-telecentrický objektiv.
- Osvětlovač: dioptrické prstencové diody LED, diaskopické telecentrické čočky bodové světlo červené.
Rozhraní obsluhy stroje prostřednictvím:
- 15 “barevný dotykový monitor TFT.
- Průmyslová základní deska s procesorem Intel.
- Operační systém UBUNTU LINUX LTS.
- Ukládání dat na SSD disk SSD.
- Čtyři USB porty.
- Jeden síťový port LAN a bezdrátové připojení.
Standardní software:
- Snadné použití díky integrované dotykové obrazovce.
- Původ CNC stroje.
- Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
- Také možnost vytvořit vlastní formát.
- Teoretické měření a správa tolerancí.
- Td SIX (data nástroje SIX) univerzální generátor postprocesoru.
- Automatická změna přidělení původu CNC stroje.
- Tisknutelná sestava sady nástrojů.
- Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
- Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
- Pokud se nepoužívá, je k dispozici protiprachový kryt.
Celkové rozměry: Délka = 1700 mm, Výška = 2300 mm, Hloubka = 700 mm. Čistá hmotnost: 570 kg.
E68B | |
---|---|
Měření osy X (průměr) | 600 |
Měření osy Z (délka) | 800 |
Základna z přírodního granitu & sloupek | ✓ |
Zaměnitelné vřeteno | ✓ |
Zobrazení C osa a druh vřetene | Option |
Max. házivost vřetene | 2µm |
Automatické otáčení vřetena | ✗ |
Indexování vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 ° | ✓ |
Brzda rotace vřetena | Pneumatic 3 pistons @ 120º |
Identifikace vřetena (rozpoznávání NFC) | ✓ |
Upínací systém | Mechanic |
Inspekce nástroje | ✓ |
Elbo Controlli NIKKEN Systém trojité kamery (Inspekce břitu) | ✗ |
„Rozlišení hlavního kamerového systému“ | ✗ |
Rozsah měření hlavního kamerového systému (obrazová oblast snímače C-MOS) | 5mm x 5mm |
Měřicí rozsahy „sekundárních“ Twin kamerových systémů (orámovaná oblast obrazu) ” | ✗ |
Zvětšení hlavní kamery | 38X |
"Sekundární" Druhá "zvětšení kamerového systému" | ✗ |
„Rozlišení optických pravítek Elbo Controlli NIKKEN“ | ✗ |
Elbo Controlli NIKKEN GS371 přírodní granit - rozlišení os optického pravítka | 1µm |
Systém dotykové obrazovky (rozhraní obsluhy) | TFT 15" |
Klávesnice a myš | ✓ |
Elektronika / procesor | Industrial Motherboard with Intel Processor |
Firmware / operační systém | Ubuntu Linux LTS |
Ukládání dat | SSD |
Software pro správu nástrojů Elbo Controlli NIKKEN | TdSIX |
Správa sad nástrojů a univerzální generace post procesoru | ✓ |
Import a tvorba souborů DXF | ✓ |
Připraven na čtení / zápis Balluff (vyžaduje Balluff Hardware)? | ✓ |
Elbo Controlli NIKKEN TiD připraven? | ✓ |
Elbo Controlli NIKKEN TP32 připraven? | ✓ |
„Elbo Controlli NIKKEN JE„ integrované řešení “s možností Twin Screen a možností duálního OS?“ | ✗ |
