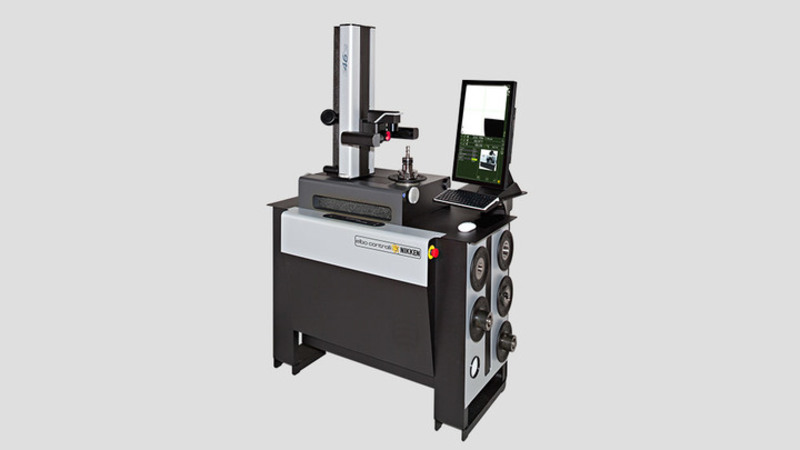

E46LTW Nastavovací přístroj

Naše E46LTW nedávno prošla redesignem, s zcela novým konceptem ergonomické platformy zcela volně stojící na vlastní základně.

NOVINKA E46LTW má nadzemní granitovou a nerezovou konstrukci kombinovanou a vybavenou 22 palcovým monitorem HD. Systém dotykové obrazovky je inovativně namontován na výšku pro snadné prohlížení a ovládání. Rozložení obrazovky a snadno použitelný softwarový design založený na ikonách, který je rozdělen do dvou samostatných částí, nejen zobrazuje viditelné obrázky aktuálního nástroje a profilu, ale navíc umožňuje přístup k plným funkcím a novým funkcím softwaru a integrální správě nástrojů.

E46LTW je vybaven originální digitální kamerou jako u modelu E46L, ale s přidáním sekundární otočné kamery s vysokým rozlišením (60násobné zvětšení s možností dvojnásobného a čtyřnásobného digitálního přiblížení), která umožňuje a usnadňuje podrobné inspekční a geometrické funkce z boční i horní strana profilu nástroje Tato přidaná schopnost je užitečná nejen pro CNC obrábění, ale také přináší výhody výrobcům nástrojů pro přesné měření lineárních a geometrických vlastností profilu nástroje.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 320 mm (poloměr 160 mm); výška max 600 mm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max. Chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. elektronická milimetrová úroveň.
• Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli nabízející vysokou mechanickou pevnost a dlouhou životnost, namontovaná na podlaze se 3 pevnými podpěrami a jednou nastavitelnou podpěrou z oceli.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) maximální chyba házení <2 μm.
• Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné lišty osy X a 1 pro kluzné lišty osy Z.
• Zdvojené kuličkové šrouby (celkem čtyři), mazaná po celou dobu životnosti.
• Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena s radiální kompenzací upínací síly - žádná chyba úhlového chodu osy.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

Hlavní kamera:

• Bi-telecentrický objektiv.
• Optické dublety při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• K dispozici je zvětšení 26x, digitální zoom 2x a 4x.
• Senzor C-MOS 1,3 mega pixelů, vysokorychlostní připojení USB 2.0.
• Zarámovaná oblast obrazu 10 x 10 mm (3krát větší než standardní hodnoty).
• Episkopický iluminátor s prstencovou čočkou a červenými LED diodami.
• Diaskopický iluminátor s puntiformním červeným světlem.

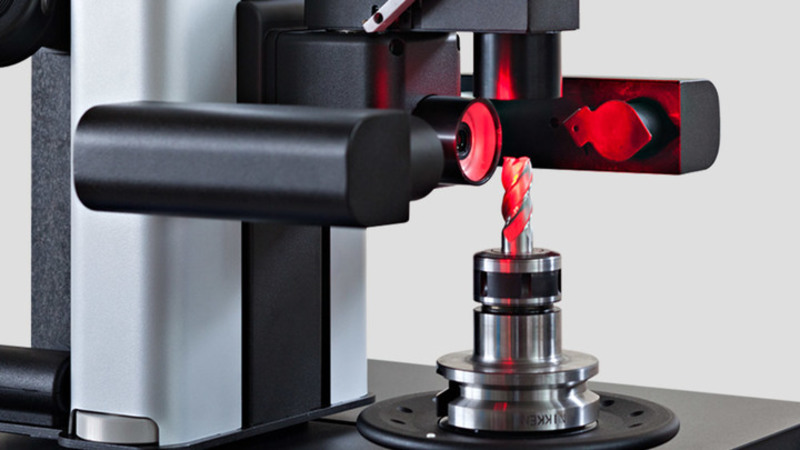

Druhá / třetí kamera:

• Bi-telecentrická kamera
• Možnost zobrazit nástroj shora (zepředu) ze strany (bok). Design s dvojitou kamerou umožňuje jeho zasunutí o 90 stupňů, aby se odstranil shora nad nástrojem, aby nebránil běžným měřicím procesům.
• K dispozici je zvětšení 60X, digitální zoom 2x a 4x.
• Senzor C-MOS 1,3 mega pixelů, vysokorychlostní připojení USB 2.0.
• Zarámovaná oblast obrazu 4 x 4 mm (3,9 μm / pixel).
• Osvětlovač: episkopický prstenec s rozptýleným světlem a nízkým úhlem snižující možné oslnění způsobené vlastnostmi povrchů / materiálů nástroje.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor.
• Čtyřjádrový procesor Intel I3.
• Operační systém UBUNTU LINUX 14.04 LTS.
• Ukládání dat na SSD disk SSD.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s.
• Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení (Wi-Fi 802.11 150 Mb / s).

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000).
• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Také možnost vytvořit vlastní formát.
• Teoretické měření a správa tolerančních údajů.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na živém profilu nástroje.
• Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Možnost dvojitého OS a dvojitého monitoru pro integraci se softwarem pro správu Elbo Controlli NIKKEN TP32.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1282 mm, Výška = 1874 mm, Hloubka = 672 mm. Čistá hmotnost: 265 kg.
