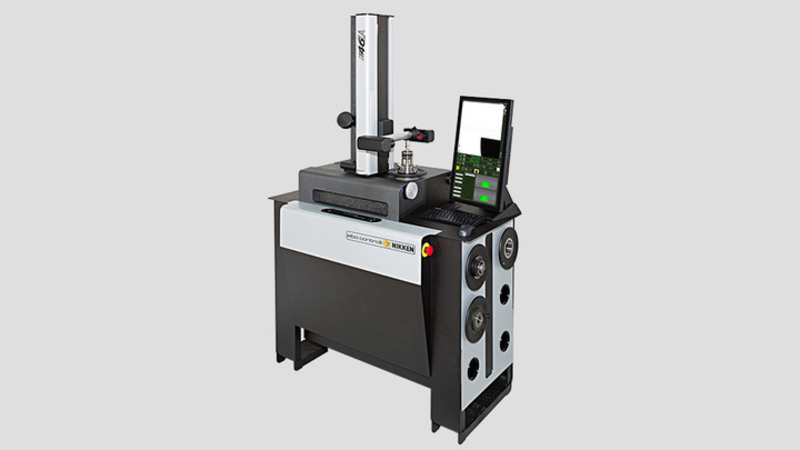

E46LA Nastavovací přístroj

Nově vyvinutá funkce automatického měření u nastavovacího přístroje E46LA představuje funkci, která je na tomto typu stroje jedinečná.

Když je provedeno „automatické měření“, vřeteno se otáčí rychlostí, která se počítá na základě obvodového průměru nástroje, aby se zajistilo zachycení řezné hrany s nejvyšší úrovní přesnosti.

Kromě toho, jakmile se přiblíží k nejvyššímu bodu každé jednotlivé řezné hrany, software vypočítá zpomalení a zrychlení vřetena, aby bylo dosaženo absolutně přesného měření každé řezné hrany. To je na rozdíl od jiných strojů na trhu které používají jednu konstantní rychlost otáčení na základě nastaveného průměru nástroje, namísto toho propojují funkci automatického měření přednastavení s průměrem měřeného nástroje.

Hlavní rám a konstrukce.

Konstrukce stroje z vysoce kvalitní konstrukční oceli, která poskytuje zvýšenou tuhost s vyšší přesností a tuhostí. Pevný granitový sloupek a základna (podstatně větší ve srovnání s modely předchozí generace), aby byla zaručena maximální přesnost.

Vřetenový systém.

Širokou škálu nástrojů lze přednastavit pomocí výměnných vřeten namísto adaptérů. Tím se snižuje počet připojení rozhraní zajišťujících přesnost u všech typů vřeten.

Funkčnost.

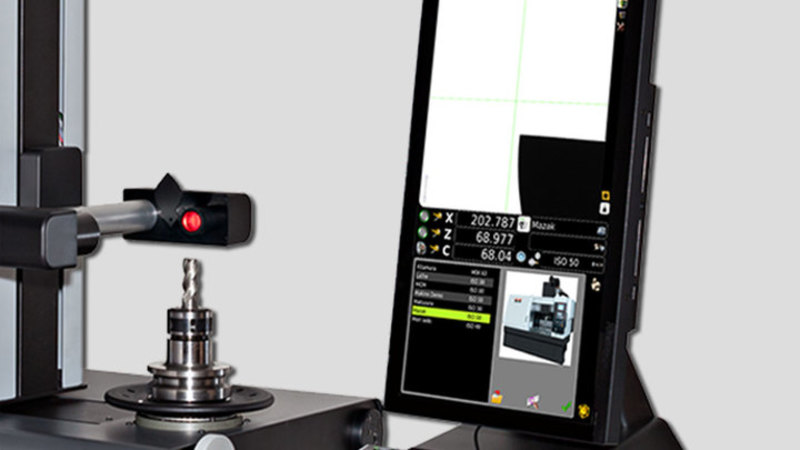

Přístroj je vybaven funkcí automatického měření s 22 ”kapacitní dotykovou obrazovkou. Rozložení obrazovky je rozděleno do dvou částí, z nichž polovina zobrazuje obrázky aktuálního nástroje a profilu a druhá umožňuje přístup ke stávajícím softwarovým funkcím.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 400 mm (poloměr 200 mm); výška max 600 mm.

Motor zajišťující automatické otáčení vřetena s pneumatickým ovládáním přenosu pohybu zajišťující nulovou vůli (patentovaný systém).

Zobrazení osy C pro tělo vřetena i držák vřetena.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloup z přírodního granitu zaručující maximální přesnost: linearita max. Chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. elektronická milimetrová úroveň.
• Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z nerezové oceli nabízející vysokou mechanickou pevnost a dlouhou životnost, namontovaná na podlaze se 3 pevnými podpěrami a jednou nastavitelnou podpěrou z oceli.
• ISO / BT / HSK / VDi ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno) max. Chyba házení <2 μm. Index vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °.
• Identifikační systém držáku vřetena (SP-ID) s technologií NFC k automatické identifikaci držáku vřetena po každé výměně.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Dvojité saně s kuličkovými šrouby (celkem čtyři), celoživotně mazané. Univerzální elektromechanické upínání nástrojů (pouze ISO).
• Pneumaticko-mechanické brzdění otáčení držáku vřetena s radiální kompenzací upínací síly - žádná chyba úhlového chodu osy.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

Kamerový systém pro měření nástrojů a kontrolu řezání sestávající z:

• Senzor C-MOS - zarámovaná obrazová oblast 10 x 10 mm.
• Zvětšení přibližně 26x.
• Bi-telecentrický objektiv.
• Optické dublety při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• Episkopický LED reflektor s červeným světlem s prstencovou čočkou, diaskopický LED puntiformní iluminátor s červeným světlem.

Rozhraní obsluhy stroje prostřednictvím:

• Full HD LCD 22 ”barevný dotykový monitor.
• Čtyřjádrový procesor Intel I3.
• Operační systém UBUNTU LINUX 14.04 LTS.
• Ukládání dat na SSD disk SSD.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s. Čtyři USB porty.
• Jeden síťový port LAN a bezdrátové připojení (Wi-Fi 802.11 150 Mb / s).

Standardní software:

• Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky (na základě ISO7000). Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje. Také možnost vytvořit vlastní formát. Teoretické měření a správa tolerančních údajů.
• Sada nástrojů a univerzální generátor postprocesoru.
• Automatická změna přidělení původu CNC stroje.
• Tisknutelná sestava sady nástrojů.
• Automatické otáčení držáku vřetena s automatickými cykly měření nástroje pro jednořezné nebo vícebřité frézy.
• Možnost importu výkresů ve formátu DXF pro překrytí výkresu na živém profilu nástroje.
• Export profilu nástroje lze exportovat do formátu DXF.
• Připraveno pro infrastrukturu TiD pro identifikaci nástrojů a přenos dat pomocí tagu / kódu datové matice.
• Připraveno pro držáky kódů magnetických čipů (například Balluff, hardware není součástí dodávky a je k dispozici jako volitelná výbava).
• Možnost dvojitého OS a dvojitého monitoru pro integraci se softwarem pro správu Elbo Controlli NIKKEN TP32.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1282 mm, Výška = 1874 mm, Hloubka = 672 mm. Čistá hmotnost: 270 kg.
