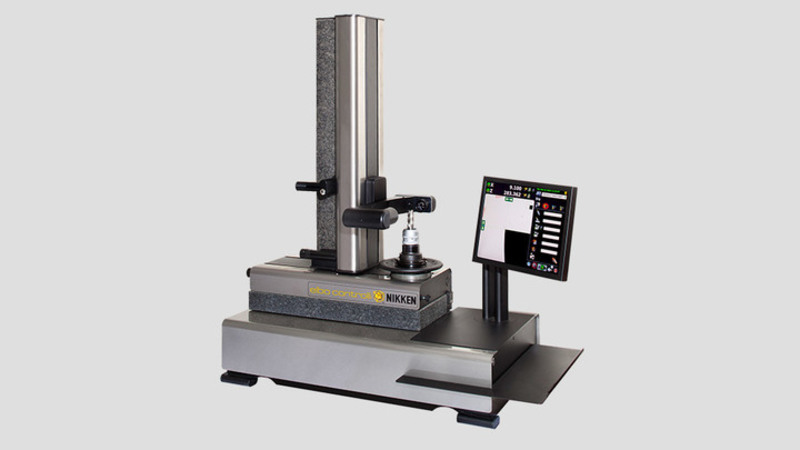

E460N Nastavovací přístroj

Nejnovější nastavovací přístroj  E460N byl vyvinut jako druhá úroveň pro naši novou generaci pokročilých strojů pro přednastavení nástrojů.

Zvětšený průřez a velikost sloupku poskytuje zvýšenou stabilitu až do 600 mm a dále byly zrevidovány vozíky lineárního vedení os, které také poskytují zvýšenou spolehlivost. Mechanický brzdový a řídicí systém os byl kompletně aktualizován z předchozího modelu a konečně, a co je patrné zejména, původní závěsný a ovládací panel jsou nyní sloučeny do jediného dotykového systému, který je umístěn mimo kameru a sloupek.

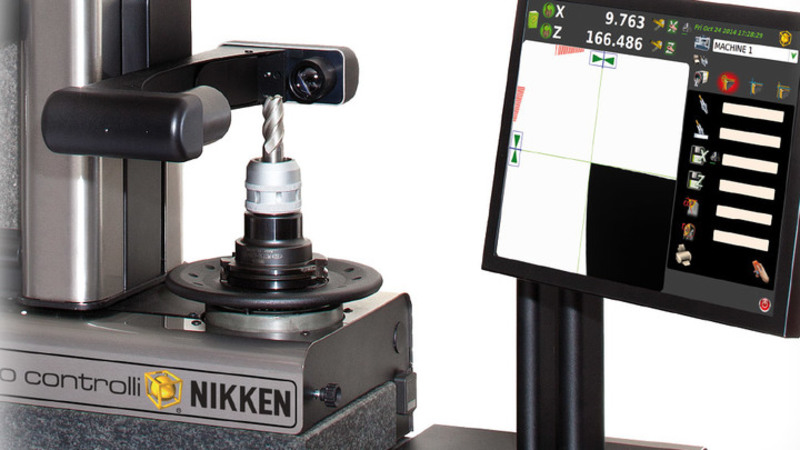

E460N je navržen pro umístění na dílenský, má granitovou základnu a sloupek, konstrukci z nerezové oceli a ergonomický design v kombinaci s barevným dotykovým displejem TFT 15 ”. Dotykový displej poskytuje obsluze snadné ovládání a výběr možností a funkcí prostřednictvím intuitivního systému nabídek - tato nová elektronika poskytuje provozní a funkční jednoduchost. Jednou z hlavních nových funkcí E460N je schopnost otáčet vřetenem / nástrojem o 360 stupňů a nastavovací přístroj automaticky uloží a zobrazí maximální poloměr / průměr a délku nástroje.

Post procesor.

Systém také obsahuje obslužný program Post Processor, který umožňuje okamžité převedení korekcí nástrojů do správného kódu tak, aby vyhovovaly četným systémům  CNC obráběcích strojů. Na rozdíl od podobných systémů jsou do systému standardně zahrnuty četné varianty procesoru. Všechny jsou přizpůsobitelné a upravitelné tak, aby vyhovovaly individuálním požadavkům na stroj.

Vřetenový systém.

Díky plně zaměnitelnému vřetenovému systému, který využívá vřeteno z jednoho kusu (zpětně kompatibilní s předchozím modelem E450N) - eliminuje potřebu adaptérů a chyby spojené s jejich použitím. Nový systém také poskytuje vakuový upínací systém pro pozitivní umístění a bezpečnost umístění nástroje ve vřetenu.

TECHNICKÁ DATA

Měřicí rozsah: Průměr max. 400 mm (poloměr 200 mm); výška max 600 mm.

Standardní mechanické / elektronické a optické zařízení:

• Základna a sloupek z granitu zaručující maximální přesnost: linearita maximální chyba 2 μm / Mt - certifikace s Taylor Hobson res. 1 μm / Mt. Elektronická milimetrová úroveň. Lineární snímače ELBO CONTROLLI NIKKEN v optickém skle typu AS 371 certifikovaný HP laser: Rozlišení os: X = 1 μm, Z = 1 μm.
• Konstrukce stroje z oceli nabízí vysokou mechanickou odolnost a dlouhou životnost.
• ISO / BT / HSK / VDI ... atd. Vyměnitelný rotující držák vřetena (bude upřesněno) maximální chyba házení <2 μm.
• Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
• Zdvojená kluzná vedení s kuličkovými šrouby, celoživotně mazaná. Ruční brzdění otáčení držáku vřetena.
• Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvážení).

Kamerový systém pro měření a inspekci nástrojů se skládá z:

• Senzor C-MOS - zarámovaná obrazová oblast 6,4 x 6,4 mm.
• Zvětšení přibližně 30x.
• Bi-telecentrický objektiv.
• Doubletové čočky při nízkém F / počtu, aby se odstranila chyba kruhu jasnosti.
• Episkopický LED reflektor s červeným světlem s prstencovou čočkou, diaskopický LED iluminátor s červeným světlem.

Obsluha stroje prostřednictvím:

• 15 “barevná dotyková obrazovka TFT.
• Základní deska Intel Atom D.C. bez ventilátorů.
• Operační systém UBUNTU LINUX.
• Ukládání dat na SSD disk.
• Správa uzamčení os X a Z pro rychlost přenosu nižší než 2 mm / s.

Standardní software:

• Rozhraní operátor-stroj jednoduché a intuitivní díky funkci jedné obrazovky.
• Snadné použití díky integrované dotykové obrazovce.
• Původ CNC strojů a správa adaptéru vřetena.
• Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
• Automatická změna přidělení původu CNC stroje.
• Sada nástrojů a univerzální generátor postprocesoru.
• Sestava sady nástrojů k tisku.
• Teoretická měření a správa tolerancí.
• Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 1070 mm, Výška = 1140 mm, Hloubka = 595 mm. Čistá hmotnost: 135 kg.
