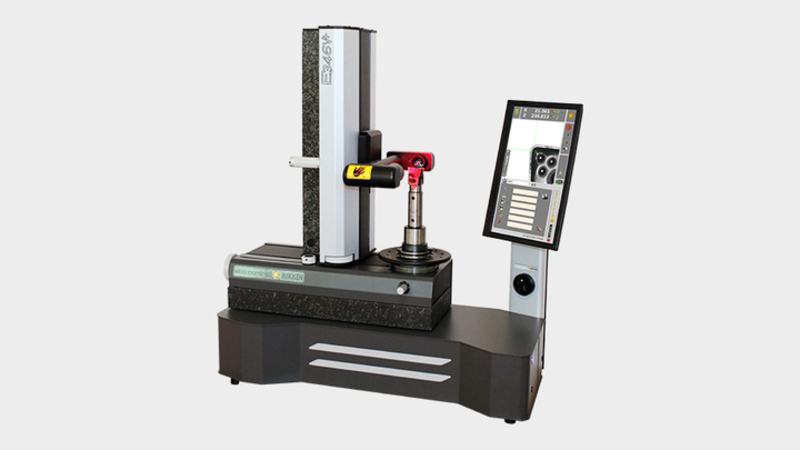

Nový E346V + prošel rozsáhlou inovací oproti staršímu modelu E346i základní úrovně. Model E346V +, navržený k montáži na stůl (k dispozici je volitelná základna), má konstrukci ze svařované protideformační oceli spolu s naším jedinečným sloupkem a základnou z granitu, které zaručují a udržují maximální přesnost.

Přesný vřetenový systém je plně zaměnitelný a je možno instalovat rozhraní pokrývající HSK, ISO, VDI, BT atd. Standardně je u V + standardně dodáváno také vakuové upínání držáků nástrojů pro kužel typu ISO / BT 7/24.

E346V + je vybaven novou a inovativní automatickou měřicí rutinou, která umožňuje operátorovi pokračovat v otáčení nástrojů o 360 stupních, poté software zachytí a zaznamená hodnoty maximálního měřeného poloměru / délky a délky všech břitů. Software je zobrazen a je s ním možné pracovat prostřednictvím 15 ”dotykové obrazovky TFT instalované svisle pro snadné ovládání. Jednoduchá ikona a graficky řízené nabídky slouží operátorovi rychle a intuitivně spravovat všechny režimy měření a kontroly nástrojů, navíc je k dispozici řada pomocných funkcí, jako je vytváření tabulek a sad nástrojů CNC Stroje.

Přednastavovací přístroj obsahuje řadu výstupů včetně několika portů USB a síťových funkcí. To umožňuje přenos dodatečně zpracovaných dat ofsetu nástroje ze systému pro správu nástrojů, prostřednictvím sítě nebo dokonce paměťové karty, k numerickému řízení jednotlivých obráběcích strojů (v závislosti na schopnosti sítě a CNC řadiče).

  • Granitová konstrukce

  • Měřicí rozsah Průměr Max. 360 mm (poloměr 180 mm)

  • Výška max. 460 mm

  • Vakuové upínání

  • 15 “TFT monitor s dotykovou obrazovkou

  • Čistá hmotnost: 90 kg

TECHNICKÁ DATA

Rozsah měření: Průměr max. 360 mm (poloměr 180 mm); výška max 460 mm.

Vakuové upínání držáků nástrojů BT / ISO 7/24.

Standardní mechanické / elektronické a optické zařízení:

  • Základna a sloup z přírodního granitu zaručující maximální přesnost.
  • Lineární pravítka ELBO CONTROLLI NIKKEN v optickém skle typu AS 371.B17.
  • Rozlišení os: X = 1 μm, Z = 1 μm.
  • Konstrukce stroje z elektro-svařované a odtažené oceli.
  • ISO / BT / HSK / VDI ………. atd. Vyměnitelný otočný držák vřetena (je potřeba upřesnit).
  • Lineární kluzná vedení: 2 pro kluzné dráhy osy X a 1 pro kluzné dráhy osy Z.
  • Zdvojená vedení s recirkulací kuličkových ložisek (celkem tři), mazaná po celou dobu životnosti (předpjatá vedení / kluzná vedení: třída P / H).
  • Vakuové upnutí nástroje (pouze ISO / BT).
  • Ruční brzdění otočného držáku vřetena.
  • Konstantní zatížení Archimédova spirálová pružina (na rozdíl od systému proti-vyvážení).

Obsluha ovládá stroj pomocí:

  • 15 “barevný vertikální dotykový monitor TFT s úhlopříčkou.
  • Čtyřjádrový procesor Intel Celeron řady N.
  • Operační systém UBUNTU LINUX.
  • Ukládání dat na SSD disk.

Standardní software:

  • Rozhraní operátor-stroj je jednoduché a intuitivní díky funkci jedné obrazovky.
  • Snadné použití díky integrované dotykové obrazovce.
  • Původ CNC strojů a správa adaptéru vřetena.
  • Vytvoření seznamu nástrojů a / nebo jednoho nástroje.
  • Automatická změna přidělení původu CNC stroje.
  • Sada nástrojů a univerzální generátor postprocesoru.
  • Tisknutelná sestava sady nástrojů.
  • Teoretická měření a správa tolerancí.
  • Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 950 mm, Výška = 972 mm, Hloubka = 430 mm. Čistá hmotnost: 90 kg.

E346V+
Měření osy X (průměr) 360
Měření osy Z (délka) 460
Základna z přírodního granitu & sloupek
Zaměnitelné vřeteno
Zobrazení C osa a druh vřetene
Max. házivost vřetene 2µm
Automatické otáčení vřetena
Indexování vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °
Brzda rotace vřetena Manual
Identifikace vřetena (rozpoznávání NFC)
Upínací systém
Inspekce nástroje
Elbo Controlli NIKKEN Systém trojité kamery (Inspekce břitu)
„Rozlišení hlavního kamerového systému“ 1µm
Rozsah měření hlavního kamerového systému (obrazová oblast snímače C-MOS) 6.4mm x 6.4mm
Měřicí rozsahy „sekundárních“ Twin kamerových systémů (orámovaná oblast obrazu) ”
Zvětšení hlavní kamery 25x
"Sekundární" Druhá "zvětšení kamerového systému"
„Rozlišení optických pravítek Elbo Controlli NIKKEN“ 1µm
Elbo Controlli NIKKEN GS371 přírodní granit - rozlišení os optického pravítka
Systém dotykové obrazovky (rozhraní obsluhy) TFT 15"
Klávesnice a myš
Elektronika / procesor Intel Celeron N
Firmware / operační systém Ubuntu Linux
Ukládání dat SSD
Software pro správu nástrojů Elbo Controlli NIKKEN Td346
Správa sad nástrojů a univerzální generace post procesoru
Import a tvorba souborů DXF
Připraven na čtení / zápis Balluff (vyžaduje Balluff Hardware)?
Elbo Controlli NIKKEN TiD připraven?
Elbo Controlli NIKKEN TP32 připraven?
„Elbo Controlli NIKKEN JE„ integrované řešení “s možností Twin Screen a možností duálního OS?“
