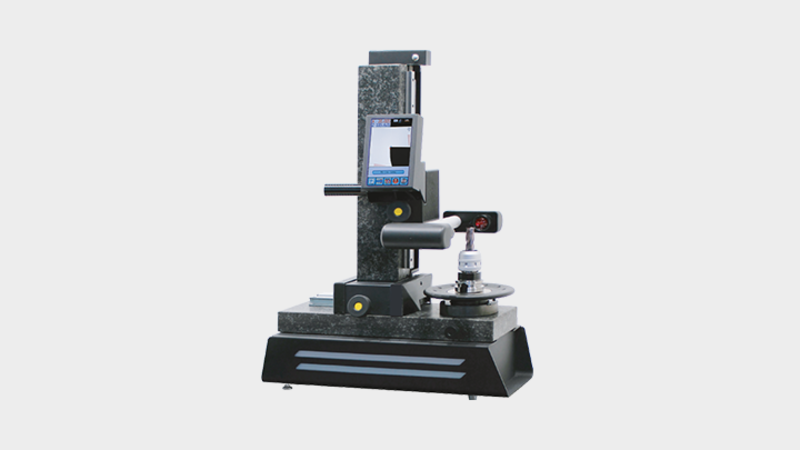

Nový přístroj pro přednastavení nástrojů E236 + byl vyvinut jako inovovaný model základní úrovně pro naši novou generaci pokročilých strojů pro přednastavení nástrojů.

Model E236+ byl navržen a vyvinut s cílem zaručit vyšší přesnost měření, zlepšenou rozměrovou stabilitu a vynikající spolehlivost. Má základnu a sloupek z broušeného granitu, konstrukci z nerezové oceli a vylepšený ergonomický design. V kombinaci s novým firmwarem a naší nejnovější generací 7 "TFT LED dotykové obrazovky poskytuje systém plné ovládání operátorem a výběr možností a funkcí prostřednictvím intuitivního systému ikon, který umožňuje bezkonkurenční provozní a funkční jednoduchost.

  • Vřetenový Systém využívá jednodílné vřeteno - eliminuje potřebu adaptérů a chyby spojené s jejich používáním.

  • Nový vylepšený a vylepšený systém polohování os, který umožňuje rychlé a snadné vytvoření profilu nástroje ve středu obrazovky.

  • Disponuje základnou a sloupkem z broušeného granitu a vylepšenou 7 ”TFT LED dotykovou obrazovkou.

Vřetenový systém.

Vřetenový systém E236+ je plně zaměnitelný a využívá jednodílné vřeteno - což eliminuje potřebu adaptérů a chyby spojené s jejich používáním.

Softwarový balíček

Součástí našeho modelu E236+ je také náš softwarový balíček TD236+. Přes váš DNC systém DPP převádí naměřená data nástroje do CNC kódu pro přímé načtení do řídicí jednotky stroje a souvisejících stránek offsetu nástroje.

E236+ BROŽURA

(PDF - 7.44 MB)

E236+ NASTAVOVACÍ PŘÍSTROJ

(PDF - 166 KB)

Technická data:

VERZE

  • ISO / BT 40, 50 / HSK / VDI „VYMĚNITELNÝ“ otočný držák vřetena.

TECHNICKÉ SPECIFIKACE

  • Rozsah měření: osa X 130 mm (průměr 260 mm).
  • Rozsah měření: osa Z 360 mm.
  • Rozlišení měření: osa X 0,001 mm.
  • Rozlišení měření: osa Z 0,001 mm.
  • Ovladač elektroniky založený na 32bitovém procesoru RISC a integrovaném kamerovém systému.
  • Obrazový snímač C-MOS orámovaný obrazovou oblastí 5 mm x 5 mm.
  • Telecentrická čočka a LED osvětlovač.
  • Zvětšení: 20x.
  • Barevný TFT LCD 7 ”LED podsvícení s grafickým displejem (velikost obrazu 86x150 mm).
  • Plně dotykový displej pro všechny operace přednastavení.
  • Intuitivní ikony a software založený na nabídkách.
  • Poloměr / průměr displeje, mm / palec, abs / incr, analogický / digitální.
  • Možnost měření pomocí funkce auto-targeting na celou obrazovku.
  • Ovládací lišty zaostření osy X a osy Z.
  • Cyklus automatického výpočtu poloměru a úhlu.
  • 9 číselná správa původu strojů. 9 číselných tabulek nástrojů.
  • Specifické uložení korektoru nástroje T, Lx, Lz, rádius břitové destičky.
  • Ukládání dat do paměti Flash. USB port pro připojení k PC (Windows OS).
  • Aktualizace BIOSu přes USB port s TD236 +.
  • Externí napájecí zdroj 24 Vcc.
  • Software TD236 + - Data Post Processing: generátor souborů oprav ve více než 50 formátech specifických pro CNC stroje od univerzálního tvůrce postprocesorů. Uživatelsky přívětivá správa zálohování a obnovení původů strojů a seznamů nástrojů.


MOŽNOSTI

  • Tiskárna etiket.
  • ISO / BT / HSK / VDI výměnné držáky vřetena a adaptéry.
  • Stojan stroje.


CELKOVÉ ROZMĚRY

  • Délka: 570 mm, výška: 793 mm, hloubka: 408 mm, hmotnost: 46 kg.
