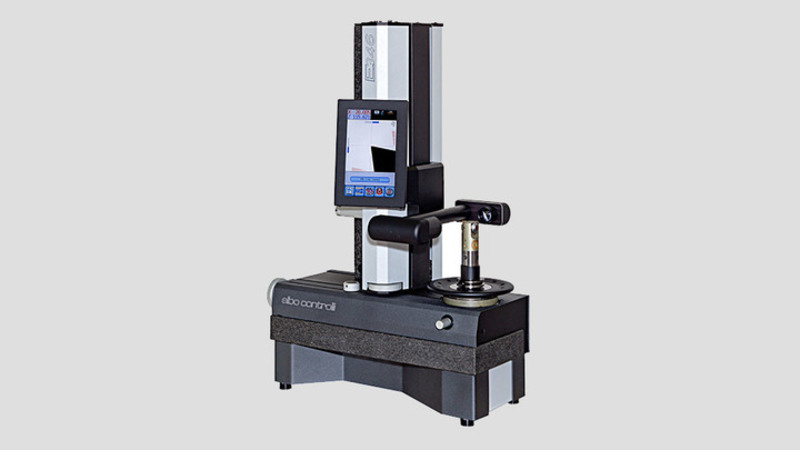

Stroj pro přednastavení nástrojů E346i posouvá měřítko pro přednastavení nástrojů „na základní úrovni“ a je vítaným přírůstkem do naší nejnovější generace pokročilých strojů pro přednastavení nástrojů.

E346i, přepracovaný od základů a vybavený zcela novou mechanikou a elektronikou, má granitovou  základnu a sloupek, elektricky svařenou  ocelovou konstrukci s ergonomickým designem.

  • Přesný vřetenový systém je plně zaměnitelný a využívá vřeteno z jednoho kusu - eliminuje potřebu adaptérů a chyby spojené s jejich použitím.

  • Software pracuje přes systém DNC a převádí naměřená data nástroje do CNC kódu pro přenos přes vaši síť do řídicí jednotky stroje a přidružených stránek offsetu nástroje.

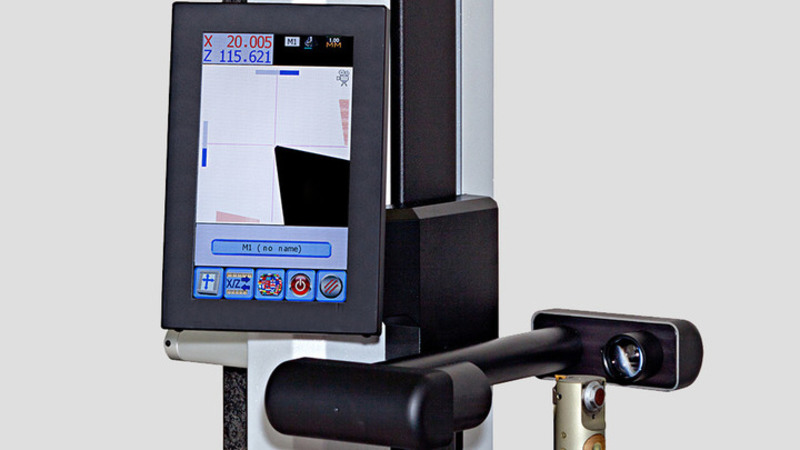

  • Zahrnuje novou větší 9 "TFT LCD dotykovou obrazovku, která poskytuje plnou kontrolu obsluhy pomocí intuitivního systému ikon, který umožňuje funkční jednoduchost, která je na špičkové úrovni.

Softwarový balíček

Součástí našeho modelu E346i je také náš softwarový balíček TD346. Software pracuje přes systém DNC a převádí naměřená nástrojová data do CNC kódu pro přenos prostřednictvím vaší sítě do řídicí jednotky stroje a souvisejících stránek ofsetových nástrojů.

E346 Brožura

(PDF - 954 KB)

TECHNICKÁ DATA

Rozsah měření: Průměr max. 360 mm (poloměr 180 mm); výška max 460 mm.

Standardní mechanické / elektronické a optické zařízení:

  • Základna a sloup z přírodního granitu zaručující maximální přesnost. ELBO CONTROLLI NIKKEN Lineární snímače v optickém skle typu AS 371.
  • Rozlišení os: X = 1 μm, Z = 1 μm.
  • Konstrukce stroje z elektro svařované a odtažené oceli.
  • ISO / HSK / VDI ... atd. Vyměnitelný otočný držák vřetena (bude upřesněno).
  • Lineární kluzná vedení: 2 pro kluzné lišty osy X a 1 pro kluzné lišty osy Z.
  • Zdvojená vratná vedení s kuličkovými ložisky (celkem tři), celoživotně mazaná (předpjatá vedení / kluzná vedení: třída P / H). Ruční brzdění otáčení držáku vřetena.
  • Archimédova spirálová pružina s konstantním zatížením (na rozdíl od systému zpětného vyvažování).

Rozhraní obsluhy stroje prostřednictvím:

  • 32bitová technologie elektronického ovladače RISC.
  • 110 mm x 200 mm, 25násobné zvětšení, 9” dotyková obrazovka.
  • TD 346 - Data nástroje E346.

Standardní software:

  • Rozhraní operátor - stroj je jednoduché a intuitivní díky funkci jedné obrazovky.
  • Snadné použití díky integrované dotykové obrazovce.
  • 9 původů CNC strojů a 9 sad nástrojů (každá až 99 nástrojů).
  • Pokud se nepoužívá, je k dispozici protiprachový kryt.

Celkové rozměry: Délka = 598mm, Výška = 901 mm, Hloubka = 408 mm. Čistá hmotnost: 77 kg.

E346i
Měření osy X (průměr) 360
Měření osy Z (délka) 460
Základna z přírodního granitu & sloupek
Zaměnitelné vřeteno
Zobrazení C osa a druh vřetene
Max. házivost vřetene 4µm
Automatické otáčení vřetena
Indexování vřetena ve čtyřech úhlových polohách: 0 ° -90 ° -180 ° -270 °
Brzda rotace vřetena Manual
Identifikace vřetena (rozpoznávání NFC)
Upínací systém Manual
Inspekce nástroje
Elbo Controlli NIKKEN Systém trojité kamery (Inspekce břitu)
„Rozlišení hlavního kamerového systému“ 1µm
Rozsah měření hlavního kamerového systému (obrazová oblast snímače C-MOS) 4.8mm x 4.8mm
Měřicí rozsahy „sekundárních“ Twin kamerových systémů (orámovaná oblast obrazu) ”
Zvětšení hlavní kamery 25X
"Sekundární" Druhá "zvětšení kamerového systému"
„Rozlišení optických pravítek Elbo Controlli NIKKEN“ 1µm
Elbo Controlli NIKKEN GS371 přírodní granit - rozlišení os optického pravítka
Systém dotykové obrazovky (rozhraní obsluhy) TFT 9"
Klávesnice a myš
Elektronika / procesor RISC 32bit
Firmware / operační systém Elbo NIKKEN
Ukládání dat FLASH
Software pro správu nástrojů Elbo Controlli NIKKEN Td346
Správa sad nástrojů a univerzální generace post procesoru
Import a tvorba souborů DXF
Připraven na čtení / zápis Balluff (vyžaduje Balluff Hardware)?
Elbo Controlli NIKKEN TiD připraven?
Elbo Controlli NIKKEN TP32 připraven?
„Elbo Controlli NIKKEN JE„ integrované řešení “s možností Twin Screen a možností duálního OS?“
